Impianto elettrico
Electric system
sezione / section
P 8
64 ST3 - M.Y. 2004 - edizione/edition 00
Smontaggio immobilizer
Portare l'interruttore a chiave in
posizione
OFF.
Scollegare il connettore (1) antenna
immobilizer.
Rimuovere le fascette di fissaggio
cablaggio antenna Immobilizer (fare
riferimento alle tavole riportate al
capitolo "Disposizione dei cablaggi sul
motociclo" della Sezione P 1).
Svitare i due dadi (2) di fissaggio
coperchio blocco chiave (3).
Rimuovere il coperchio (3) e l'antenna
immobilizer (4).
Rimontaggio immobilizer
Per il rimontaggio, effettuare le
operazioni di smontaggio in ordine
inverso.
Smontaggio chiave rossa con
trasponder
Bloccare l'impugnatura della chiave
(5) in una morsa provvista di ganasce
protettive.
Con pinze, estrarre la chiave (6),
sfilare le protezioni (7) e togliere il
trasponder (8).
Eseguire le sostituzioni delle parti
danneggiate.
Per il rimontaggio, effettuare le
operazioni di smontaggio in ordine
inverso.

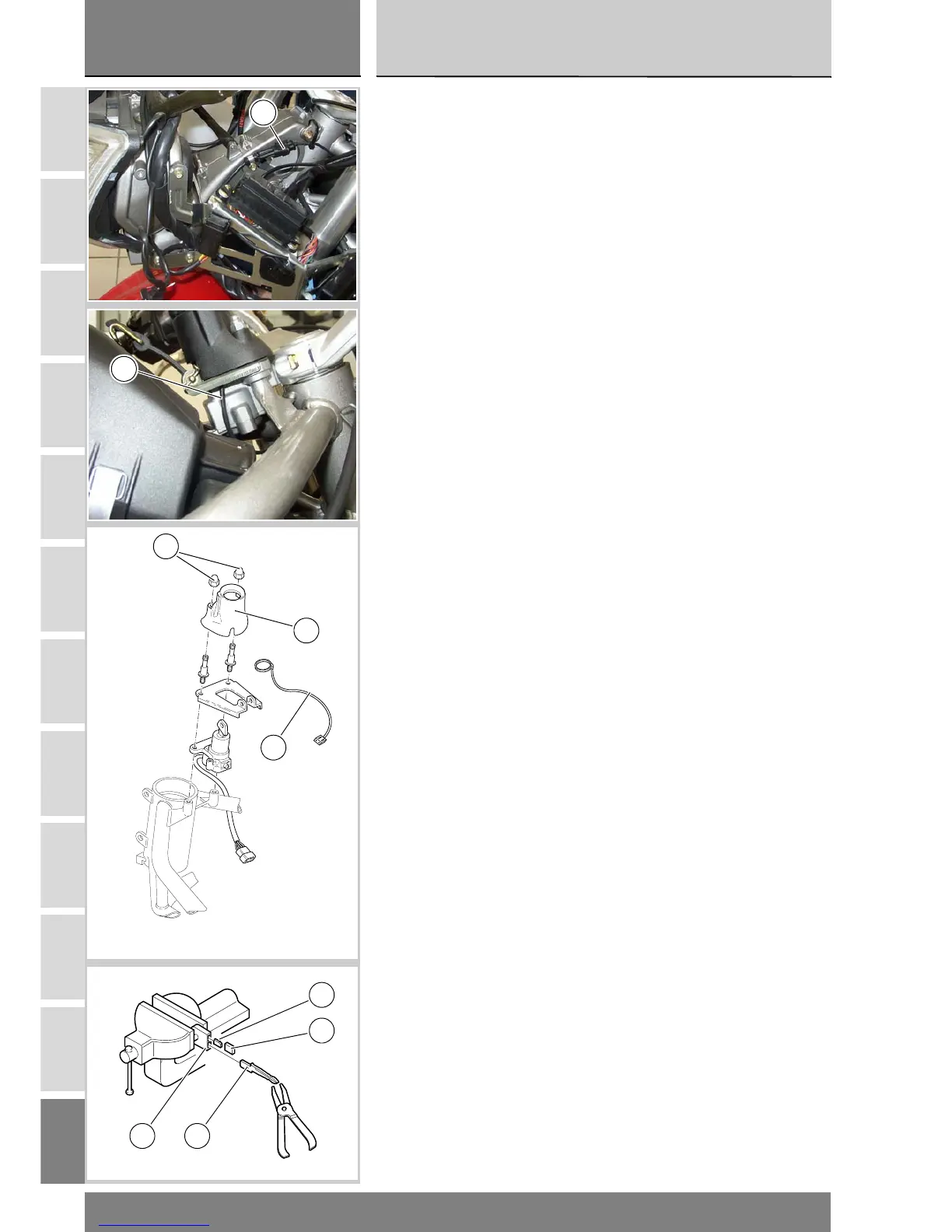

Removing the immobilizer
antenna
Turn the ignition key OFF.
Disconnect the immobilizer antenna
connector (1).
Remove the immobilizer antenna
wiring straps (refer to the figures in
"Cable routing on the motorcycle"
in Section P 1).
Unscrew the two retaining nuts (2)
from the ignition key cover (3).
Remove the ignition key cover (3) and
the immobilizer antenna (4).
Refitting the immobilizer
antenna
Simply reverse the above operations
to refit the immobilizer antenna.
Disassembling the red
transponder key
Clamp the key handgrip (5) in a vice
with suitable protection jaws.
Use pliers to slide out the key (6), pull
out the protections (7) and remove
the transponder (8).
Replace damaged parts.
Reverse the disassembly operations
to re-assemble.
1
4
2
3
4
5 6
8
7
