Ducati ST3 2004 - Casing Unit: Connecting Rods

Motore
Engine
sezione / section
N 9.3
185
A
B
C
D
E
F
G
H
L
M
N
P
ST3 - M.Y. 2004 - edizione/edition edizione/edition 09-01
9.3 - GRUPPO CARTER: IMBIELLAGGIO
1 Vite speciale
2 Biella completa
3 Semicuscinetto
4 Grano filettato
5 Linguetta
6 Albero motore
7 Grano filettato
8 Rosetta rasamento
9 Boccola piede di biella
8
7
2
9
6
1
4
3
8
53
2
3
1
2
2
3
9
Vedi
Sez. N9.2
See
Sect. N9.2
Vedi
Sez. N9.2
See
Sect. N9.2

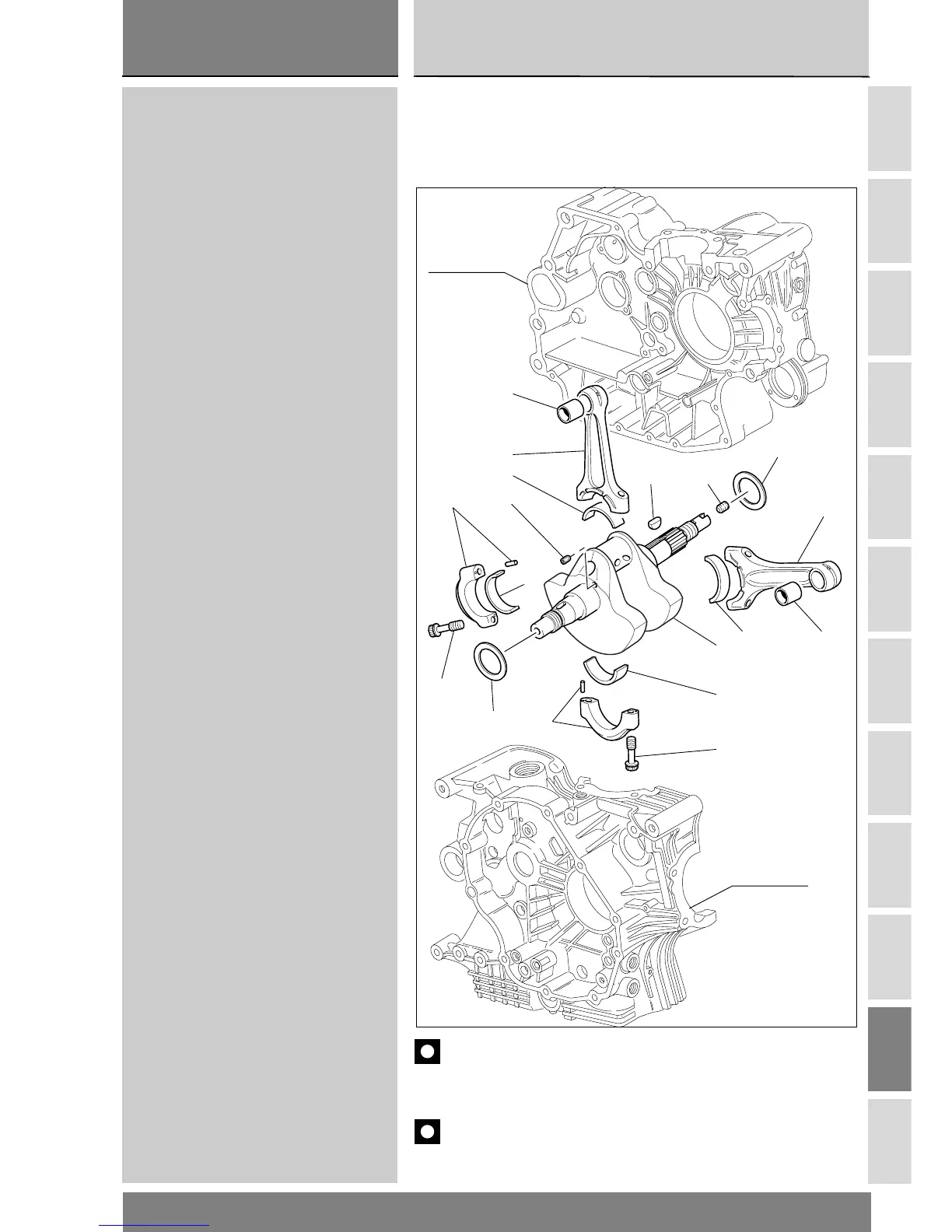

9.3 - CASING UNIT: CONNECTING RODS
1 Special screw
2 Complete connecting rod
3 Bearing
4 Threaded dowel
5Key
6 Crankshaft
7 Threaded dowel
8Shim
9 Con-rod small end bush
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
2
