Mototelaio
Frame
sezione / section
H 6
29ST3 - M.Y. 2004 - edizione/edition 00
Controllo del telaio
Le dimensioni riportate in precedenza
consentono di valutare se il telaio rich-
iede la sostituzione.
Importante
I telai molto danneggiati devono
essere sostituiti e non riparati. Ogni
intervento eseguito sul telaio può
generare una situazione di pericolo vi-
olando quanto stabilito dalle direttive
C.E.E. riguardo la responsabilità del
produttore e la sicurezza generale dei
prodotti.
Rimontaggio componenti
strutturali e telaio
Una volta eseguite le verifiche strut-
turali del telaio procedere al rimontag-
gio.

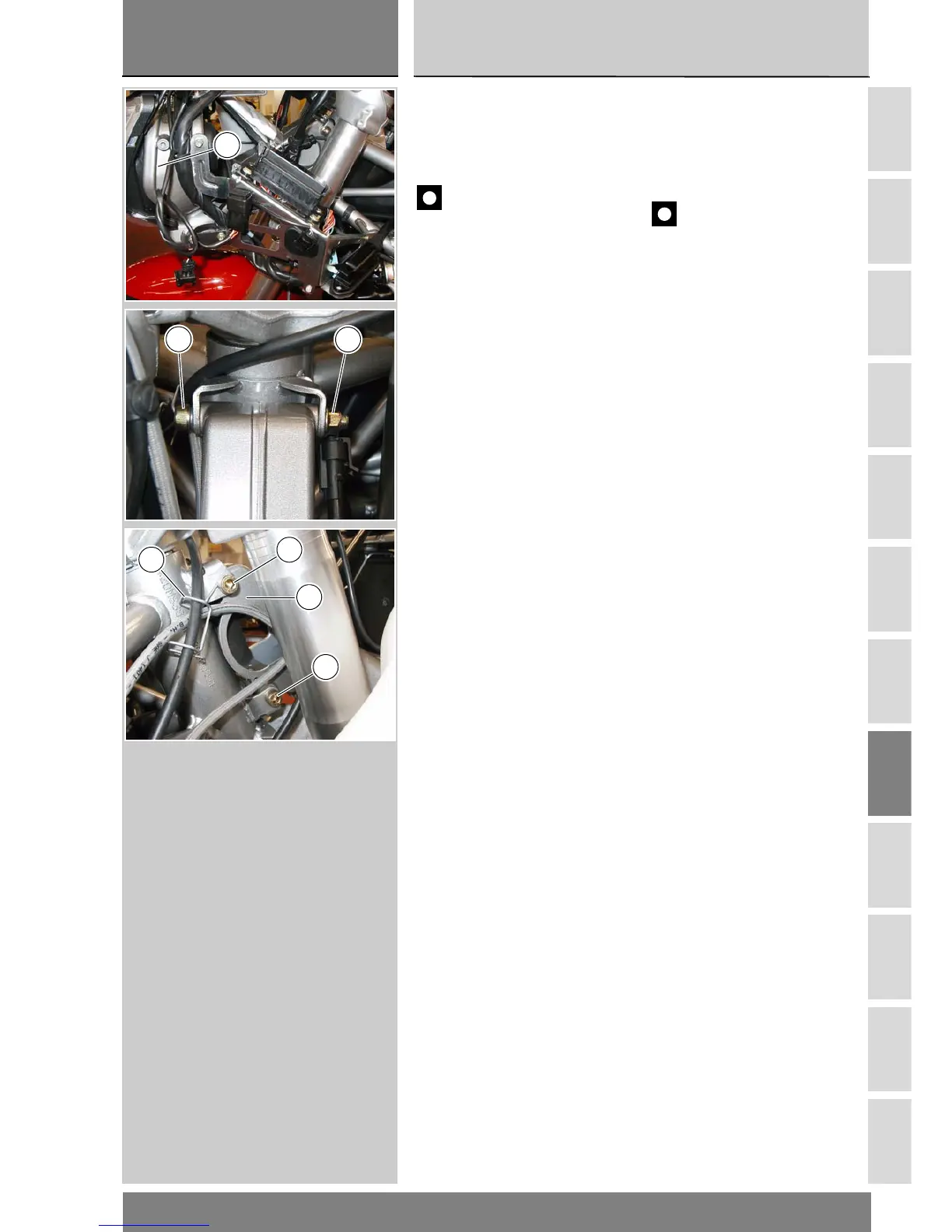

Montare il supporto fanale (5) nel tel-
aio e posizionare le viti (2) di fissaggio.
Sotto la vite (2) superiore posizionare
il passatubo (3).
Serrare alla coppia prescritta (Sez. C 3)
i dadi (4) sulle viti (2).
Checking the frame
Check the dimensions of the frame
against those indicated here to
determine whether frame needs
changing.
Caution
Badly damaged frames must be
changed, not repaired. Any changes
to the frame might cause danger.
Changes can also break E.E.C.
directives on Manufacturer's liability
and general product safety.
Refitting frame and
related components
After checking the frame, refit.
Fit headlight mount (5) to frame and
position retaining screws (2).
Position cable line (3) under upper
screw (2).
Tighten nuts (4) to the specified
torque (Sect. C 3) on screws (2).
5
4
2
2
5
2
3
