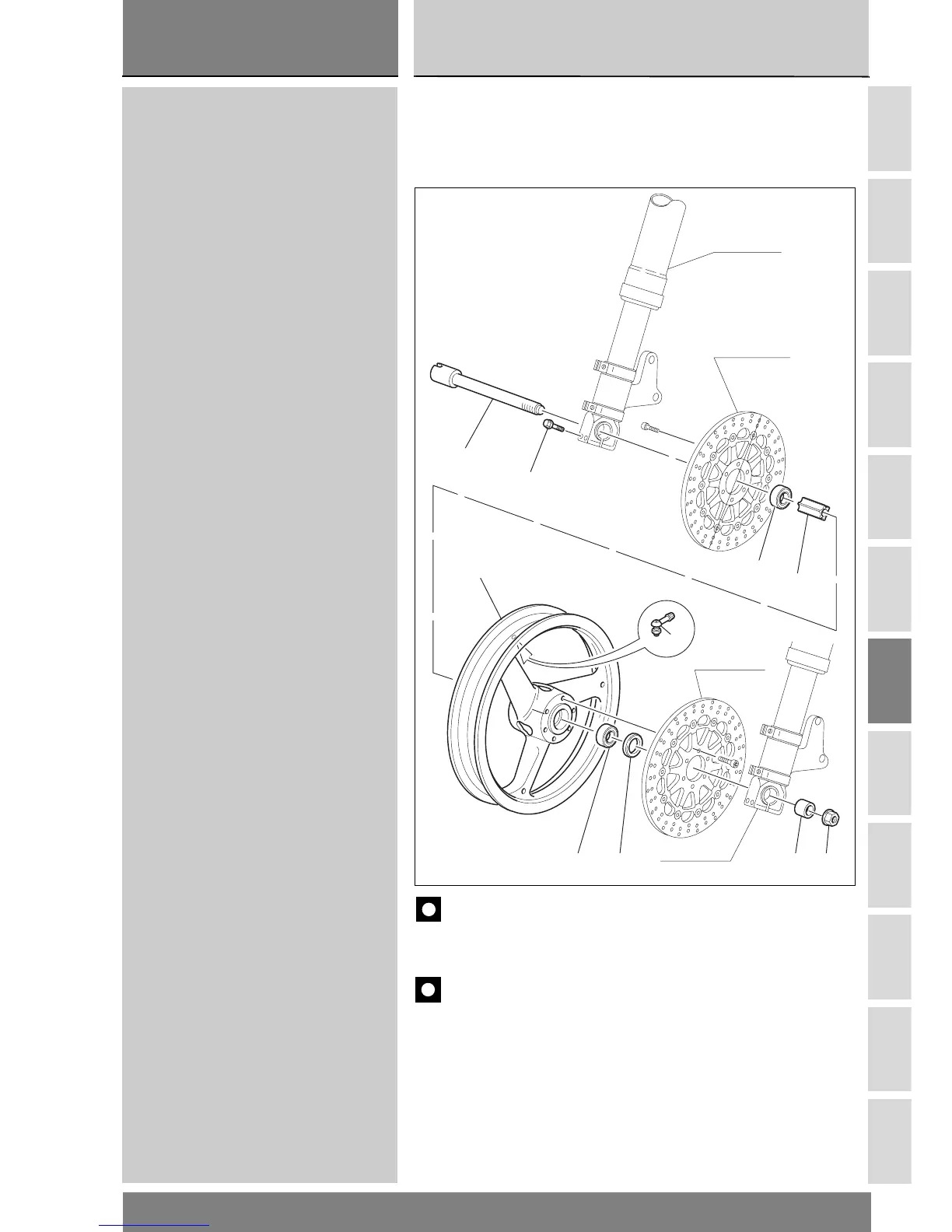

1 - RUOTA ANTERIORE
1 Perno ruota anteriore
2Vite
3 Cuscinetto
4Valvola
5 Cerchio ruota anteriore
6 Distanziale interno
7 Anello di tenuta
8 Distanziale
9Dado
6
1
2
5
3 7 8 9
3
Sez. G2/
Sect. G2
Sez. G3/
Sect. G3
4
Sez. G2/
Sect. G2
Sez. G3/
Sect. G3
1 - FRONT WHEEL
1 Front wheel shaft
2Screw
3 Bearing
4Valve
5 Front wheel rim
6 Inner spacer
7 Oil seal
8 Spacer
9Nut
Caution
Bold reference numbers in this section identify parts not shown in the
figures next to the text. Look up the exploded view diagram.
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
