Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 2
5
A
B
C
D
E
F
G
H
L
M
N
P
ST3 - M.Y. 2004 - edizione/edition 00

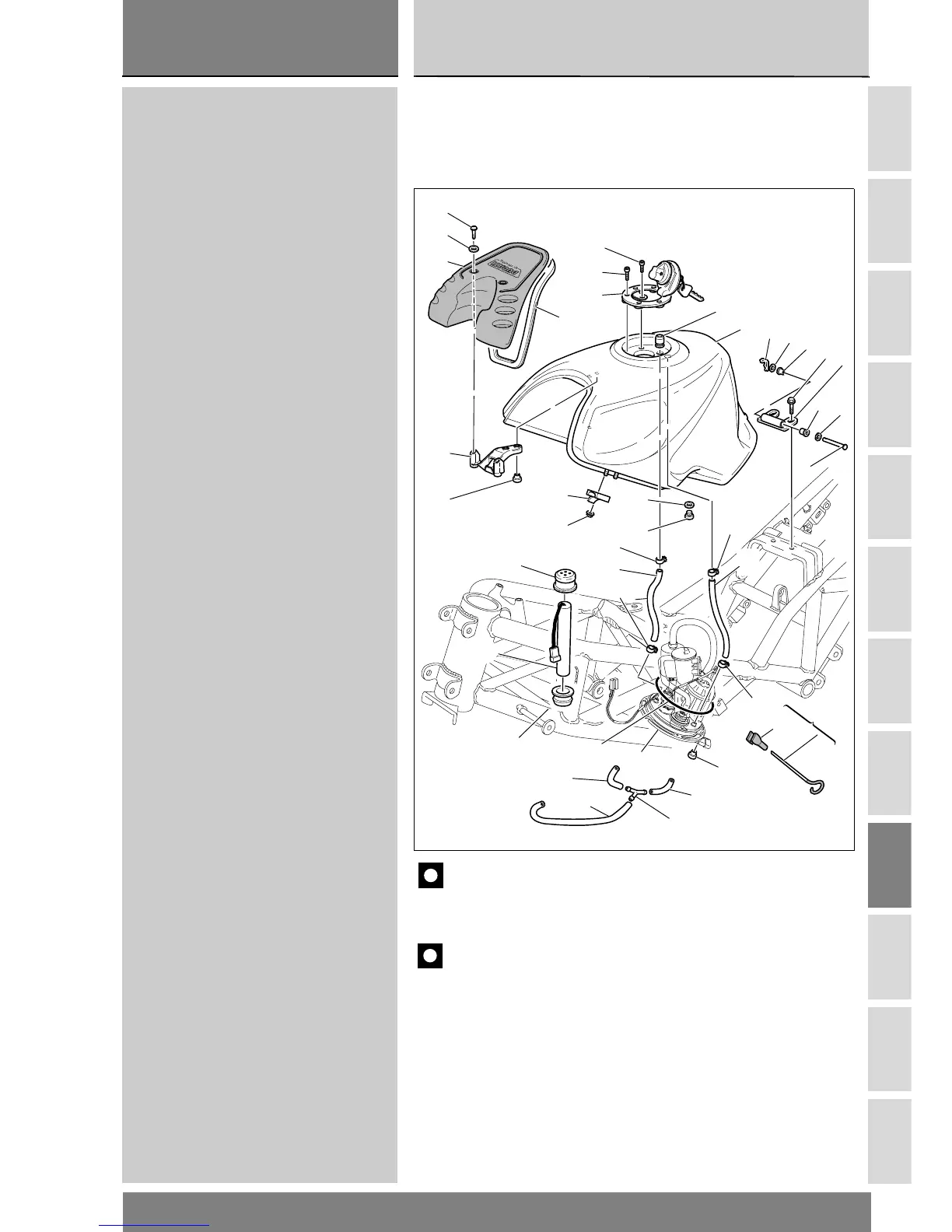

2 - SERBATOIO CARBURANTE
1 Serbatoio
2 Tappo serbatoio
3 Copiglia
4 Rosetta rasamento
5 Boccola
6Vite
7Piastrina
8 Perno
9 Tubo
10 Fascetta
11 Supporto in gomma
12 Sonda livello carburante
13 Rosetta nylon
14 Vite
15 Vite
16 Guarnizione coperchio
17 Dado
18 Dado el-stop
19 Tampone in gomma
20 Tappo a vite
21 Guarnizione
22 Staffa
23 Tubo sfiato
24 Vite
25 Coperchio
26 Gommino
27 Tubo
28 Raccordo
29 Tubo sfiato
24
34
13
25
14
15
2
26
1
3
4
5
5
6
7
4
8
22
17
19
18
21
20
10
10
9
12
11
11
32
33
27
23
29
17
28
30
31
10
10
9
2 - FUEL TANK
1 Tank
2 Tank plug
3 Split pin
4Shim
5 Bushing
6Screw
7Plate
8Pin
9Hose
10 Clamp
11 Rubber mount
12 Fuel level sensor
13 Nylon washer
14 Screw
15 Screw
16 Cover gasket
17 Nut
18 El-stop nut
19 Rubber pad
20 Screw-on plug
21 Seal
22 Bracket
23 Breather hose
24 Screw
25 Cover
26 Rubber block
27 Hose
28 Connector
29 Breather hose
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts not shown in the
figures next to the text. Look up the exploded view diagram.
