Ducati ST3 2004 - Frame Overall Dimensions (MM)

Mototelaio
Frame
sezione / section
H 6
28
A
B
C
D
E
F
G
H
L
M
N
P
ST3 - M.Y. 2004 - edizione/edition 00

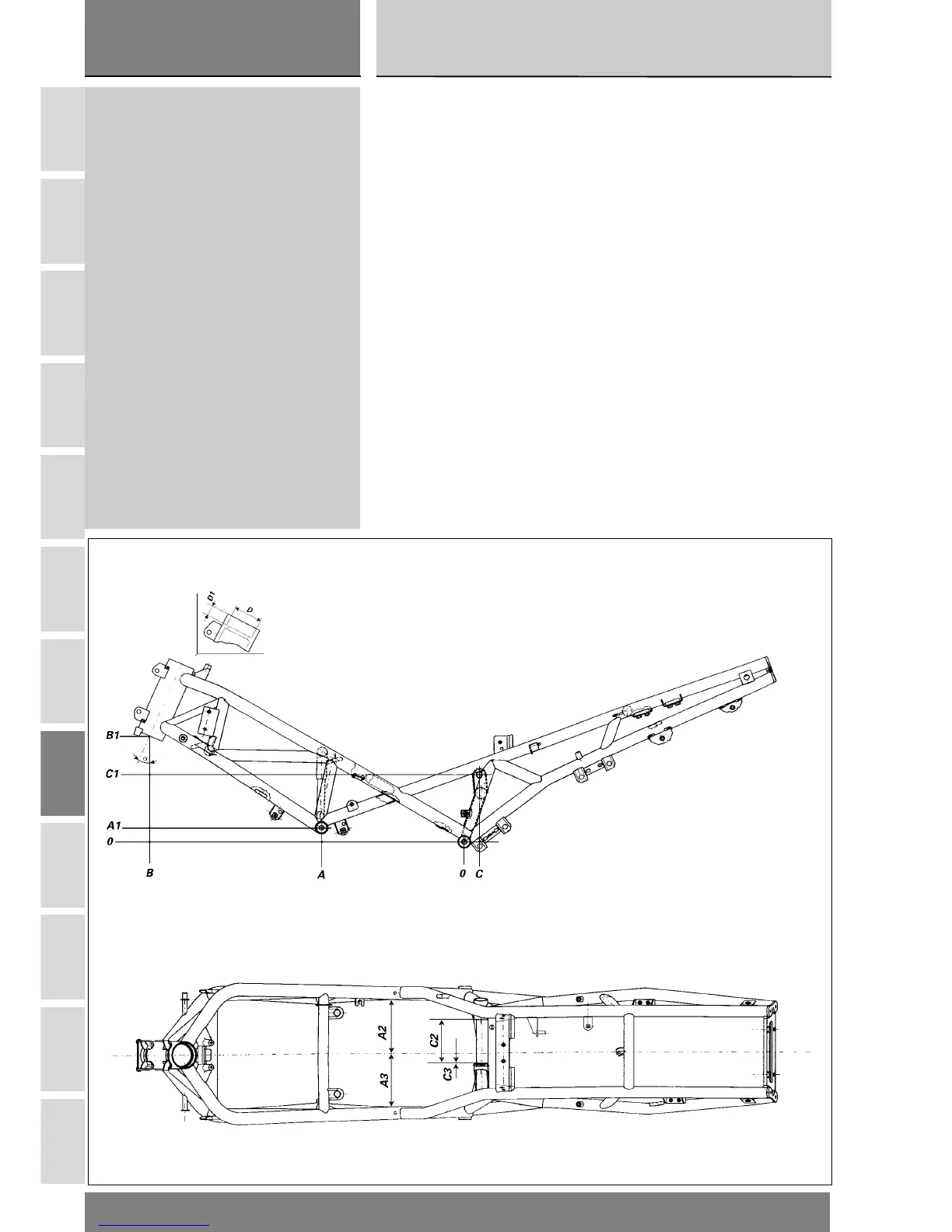

Frame overall dimensions (mm)
Key
A) 315 mm
A1) 32 mm
A2) 105.2 mm
A3) 100.05 - 100.6 b
B) 692.5 mm
B1) 239.5 mm
C) 34 mm
C1) 149.2 mm
C2) 100 - 100.3 mm
C3) 25.5 - 26.5 mm
D) Ø54.949 - 54.979 mm
D1) 14.95 - 15.05 mm
α ) 24°
Dimensioni generali (mm)
Legenda
A) 315 mm
A1) 32 mm
A2) 105,2 mm
A3) 100,05÷100,6 mm
B) 692,5 mm
B1) 239,5 mm
C) 34 mm
C1) 149,2 mm
C2) 100÷100,3 mm
C3) 25,5÷26,5 mm
D) Ø 54,949÷54,979 mm
D1) 14,95÷15,05 mm
α ) 24°
