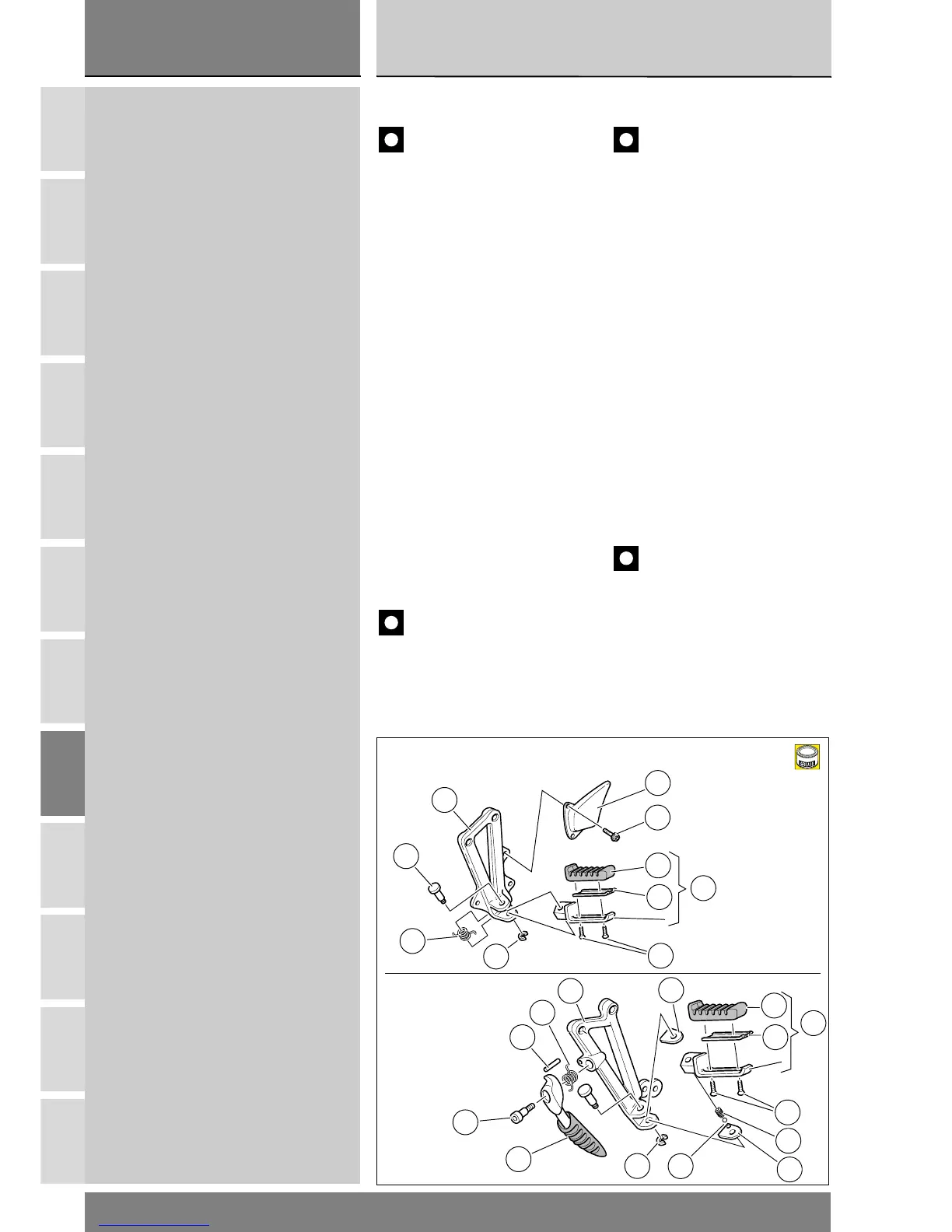

Refitting footpegs
Caution
Reassembly operations apply
to both left and right footpegs.
To reassemble front footpeg, position
spring (8) between footpeg (5) beats
and, to fit it to footpeg holder plate
(22), insert spring straight end into
plate bore.
Thoroughly grease pin (9) and,
working from top, lock it on the
opposite side with circlip (7).
To reassemble rear footpeg, position
spring (15), plates (14), balls (16) and
footpeg (12) between footpeg holder
plate (28) stops. Thoroughly grease
pin (18) and, working from top, lock it
on the opposite side with circlip (17).
If previously removed, fit handle (23)
to left footpeg holder plate (27) with
spring (26). To secure it in place,
tighten special screw (24) to the
specified torque (Sect. C 3).
Caution
When refitting handle (23),
make sure that spring (26) is correctly
secured to both handle and pin (25) so
as to keep handle in its rest position.
Rimontaggio pedane
Importante
Le operazioni di rimontaggio
sono analoghe sia per le pedane sini-
tre che per le pedane destre.
Per il rimontaggio della pedana anteri-
ore, posizionare la molla (8) tra le bat-
tute della pedana (5) e montarla sulla
piastra portapedana (22), inserendo
l’estremità rettilinea della molla nel
foro della piastra.
Introdurre dal lato superiore il perno
(9) opportunamente ingrassato e blo-
carlo sul lato opposto con l’anello di
fermo (7).
.
Per il montaggio della pedana posteri-
ore, posizionare la molla (15), i piastrini
(14), le sferette (16) e la pedana (12) tra
le battute della piastra portapedana
(28), introdurre dal lato superiore il per-
no (18) opportunamente ingrassato e
bloccarlo sul lato opposto con l’anello di
fermo (17).
Se è stata rimossa montare nella pias-
tra portapedana sinistra (27) la man-
iglia (23) posizionando la molla (26) e
fissarla serrando la vite speciale (24)
alla coppia prescritta (Sez. C 3).
Importante
Durante il montaggio della
maniglia (23) assicurarsi che la molla
(26) sia correttamente fissata sia alla
maniglia che alla spina (25) in modo
tale da mantenere la maniglia in
condizione di riposo.
D
7
2
1
4
3
6
8
22
9
5
24
23
25
26
4
12
3
27
14
6
5
14
17
16
PEDANA ANTERIORE/
FRONT FOOTPEG
PEDANA POSTERIORE/
REAR FOOTPEG
