Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 8
28
A
A
B
C
D
E
F
G
H
L
M
N
P
ST3- M.Y. 2004 - edizione/edition 00
8 - IMPIANTO DI SCARICO
1Vite
2 Colonnetta
3 Gommino
4Vite
5 Rosetta
6 Staffa destra
7 Silenziatore destro
8 Staffa sinistra
9 Silenziatore sinistro
10 Tampone in gomma
11 Dado
12 Guarnizione scarico
13 Tubo scarico testa verticale
14 Passatubo
15 Molla
16 Tappo
17 Guarnizione
18 Tubo scarico testa orizzontale
1 2 3
4
5
6
7
8
10
11 12
14
13
15
12
11
16 17 18
5
4
9

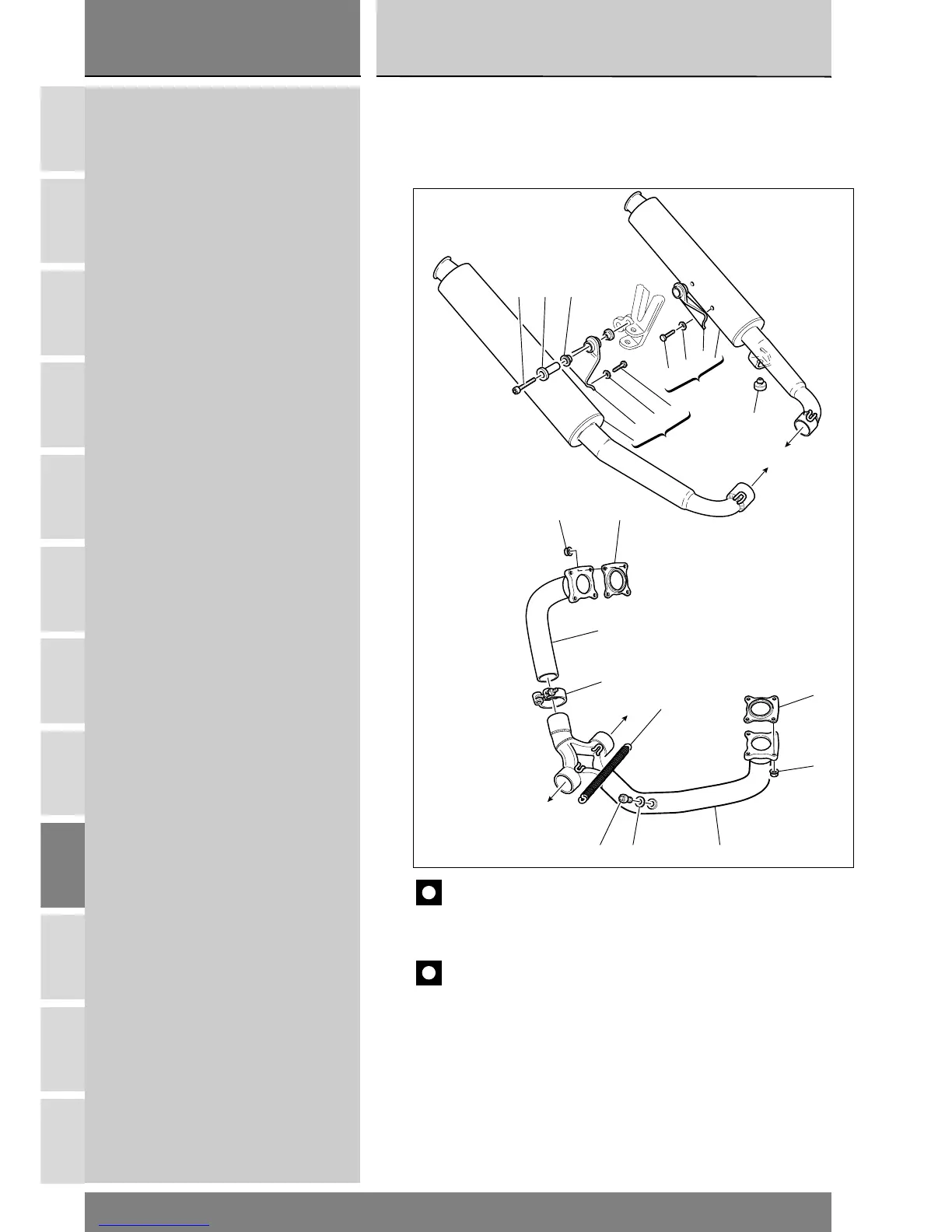

8 - EXHAUST SYSTEM
1Bolt
2Post
3 Grommet
4Screw
5 Washer
6 Right bracket
7 Right silencer
8 Left bracket
9 Left silencer
10 Rubber mounting
11 Nut
12 Exhaust seal
13 Vertical head exhaust pipe
14 Pipe clamp
15 Spring
16 Plug
17 Seal
18 Horizontal head exhaust pipe
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts not shown in the
figures next to the text. Look up the exploded view diagram.
