Motore
Engine
sezione / section
N 9.1
166 ST3 - M.Y. 2004 - edizione/edition 00

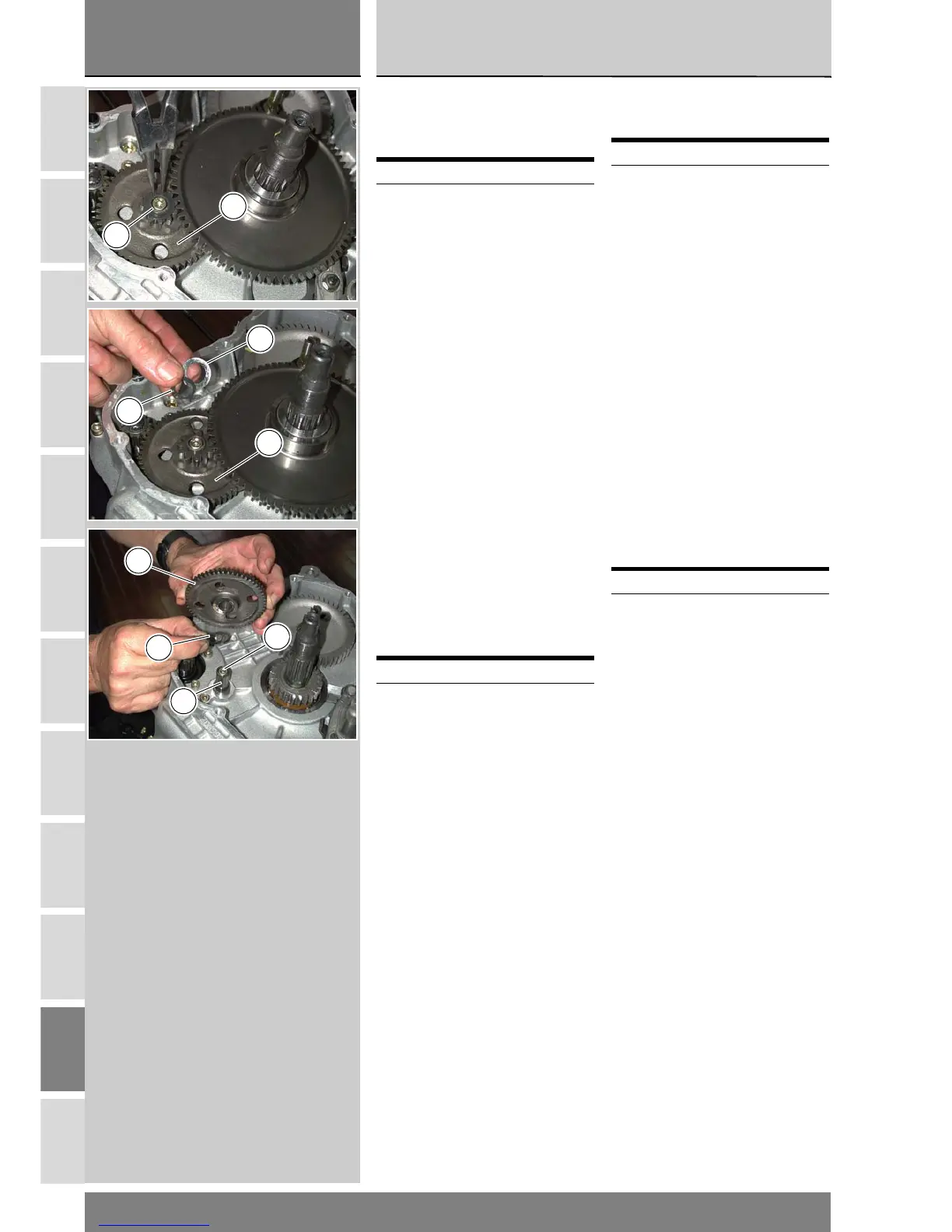

Smontaggio ingranaggio
rinvio motorino
avviamento
Rimuovere l’anello seeger (17), e la
rosetta (18).
Sfilare l’ingranaggio di rinvio avvia-
mento (19) e la rosetta di rasamento
(20) posto sotto di esso.
Svitare la vite (16) di fissaggio e
rimuovere il perno (21).
A questo punto è possibile procedere
con la rimozione del motorino di avvi-
amento come descritto alla Sez. P 3.
Rimontaggio ingranaggio
rinvio avviamento
Eseguire il rimontaggio dei compo-
nenti precedentemente rimossi seg-
uendo in ordine inverso la procedura
descritta per lo smontaggio.
Applicare sulla vite (16) il frenafiletti
prescritto e serrarla alla coppia pre-
scritta (Sez. C 3).
Operazioni Rif. Sez.
Rimuovere il gruppo
volano/alternatore
N 8
Operazioni Rif. Sez.
Rimontare il gruppo
volano/alternatore
N 8
Removing the starter
motor driven gear
Remove snap ring (17) and washer
(18).
Take out starter driven gear (19) and
shim (20).
Loosen screw (16) and remove pin
(21).
Now the starter motor can be
removed as specified under Sect. P 3.
Reassembling the starter
motor driven gear
Fit all parts following the removal
procedure in the reverse order.
Apply recommended threadlocker to
screw (16), then tighten it to the
specified torque (Sect. C 3).
Operations See Sect.
Remove generator/
flywheel assembly
N 8
Operations See Sect.
Refit generator/flywheel
assembly
N 8
17
19
17
18
19
20
19
16
21
