ST3 - M.Y. 2004 - edizione/edition 00
9.2 - GRUPPO CARTER: SEMICARTER
1 Coppia semicarter completi
2 Cuscinetto
3 Rosetta
4Vite
5 Anelo elastico
6 Anello di tenuta
7 Astuccio a rullini
8 Anello di tenuta
9 Cuscinetto
10 Piastrina di fermo
11 Vite
12 Cuscinetto
13 Bussola porta cuscinetto
14 Boccola
15 Anello seeger
16 Cuscinetto
17 Vite
18 Vite
19 Vite
20 Distanziale
21 Vite
22 Cuscinetto
23 Anello di tenuta
24 Bussola porta cuscinetto
25 Cuscinetto
26 Vite
27 Anello elastico
28 Albero rinvio distribuzione
29 Anello OR
30 Cuscinetto
31 Cuscinetto
32 Anello seeger
3 4 5
6
6 5317
6 6
17
7
2
1
8 149
15 16
12 13
18 19
10
11
1
27 28
1
26
1
1
1
1 1
30 20 21
1
1
23 22 32
1
24 25
29

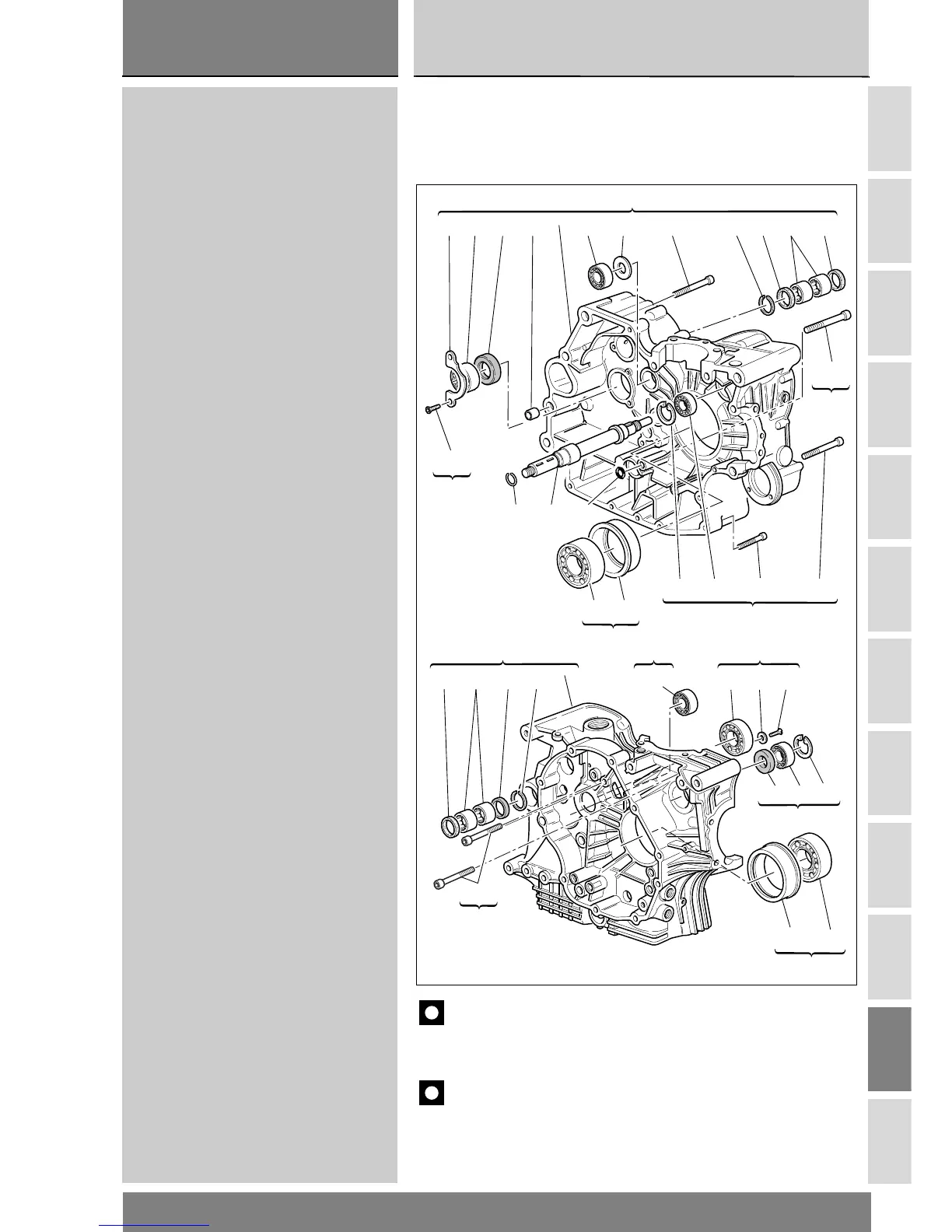

9.2 - CASING UNIT
1 Complete casings
2 Bearing
3 Washer
4Screw
5 Circlip
6 Oil seal
7 Needle roller bearing
8 Oil seal
9 Bearing
10 Stop plate
11 Screw
12 Bearing
13 Bearing holder bushing
14 Bushing
15 Snap ring
16 Bearing
17 Screw
18 Screw
19 Screw
20 Spacer
21 Screw
22 Bearing
23 Oil seal
24 Bearing holder bushing
25 Bearing
26 Screw
27 Circlip
28 Timing layshaft
29 O-ring
30 Bearing
31 Bearing
32 Snap ring
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
