Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 2
9ST3 - M.Y. 2004 - edizione/edition 00
Smontaggio forcella
anteriore
Prima di procedere alla rimozione del
componente in questione occorre
rimuovere dal motociclo i particolari
riportati di seguito:

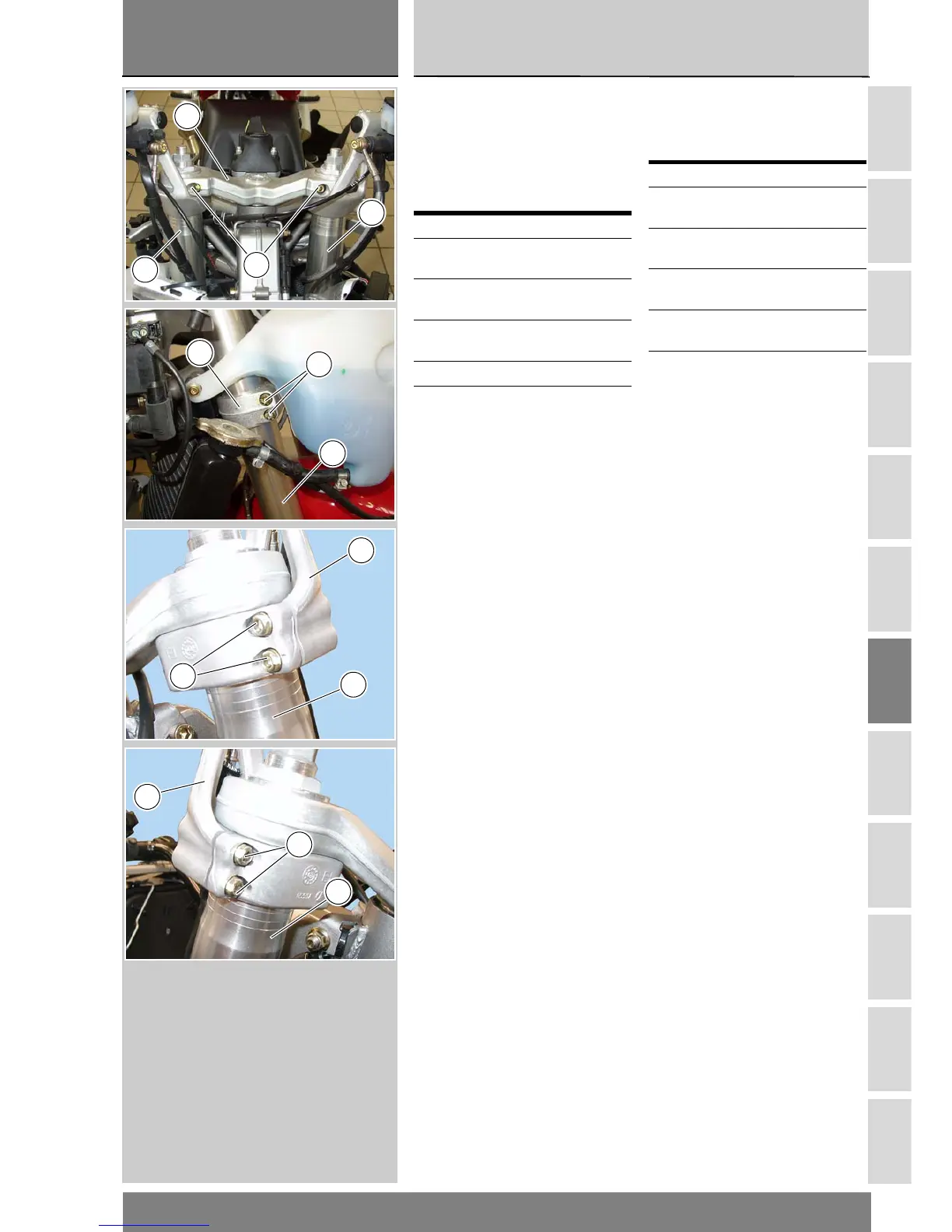

Allentare le viti (1) di fissaggio degli
steli forcella alla testa di sterzo (3).
Allentare le viti (9) di fissaggio degli
steli forcella alla base di sterzo (8).
Allentare le viti (7) di fissaggio dei
supporti semimanubri destro (5) e
sinistro (4).
Sfilare verso il basso gli steli (19) e
(29) e rimuoverli dal veicolo in modo
da poter effettuare tutte le operazioni
di revisione necessarie.
Operazioni Rif. Sez.
Rimozione pinze freno
anteriori
G 3
Rimozione parafango
anteriore
E 4
Rimozione ruota
anteriore
G 1
Rimozione cupolino E 1
Rimozione
semicarenature laterali
E 2
Removing the front fork
Before removing the front fork,
remove the following parts first.
Loosen the pinch bolts (1) holding
fork legs to steering head (3).
Loosen the screws (9) securing the
fork legs to the bottom yoke (8).
Loosen the pinch bolts (7) of the left
and right handlebar mountings (4) and
(5).
Slide the fork legs (19) and (29) out
downwards. Overhaul where
necessary.
Operations See Sect.
Remove the front brake
calipers
G 3
Remove the front
mudguard
E 4
Remove the front
wheel
G 1
Remove the headlight
fairing
E 1
Remove the side
fairings
E 2
3
1
19
29
8
9
19
7
5
19
7
4
29
