Ducati ST3 2004 User Manual

Motore
Engine
sezione / section
N 6.3
128
A
A
B
C
D
E
F
G
H
L
M
N
P
ST3- M.Y. 2004 - edizione/edition 00

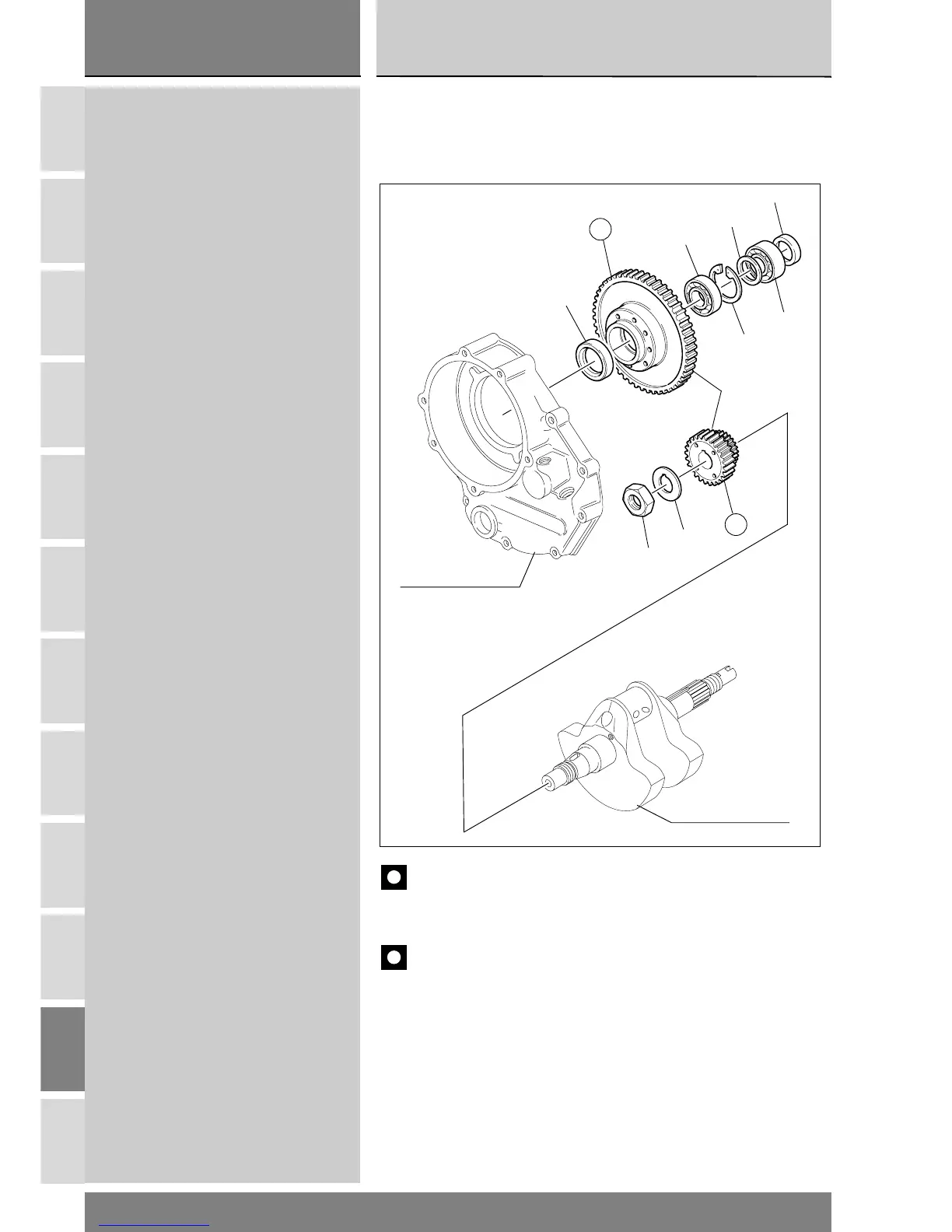

6.3 - GRUPPO FRIZIONE: COPPIA PRIMARIA
1 Dado
2 Anello di tenuta
3 Coppia ingranaggi trasmissione primaria
4 Cuscinetto
5 Rosetta di sicurezza
6 Cuscinetto
7 Distanziale
8 Rosetta di sicurezza
9 Anello seeger
2
C
6
9
1
Vedi Sez. N6.2
See Sect. N6.2
Vedi Sez. N9.3
See Sect. N9.3
8
D
3
4
5
7
6.3 - CLUTCH / PRIMARY DRIVE GEAR ASSEMBLY
1Nut
2 Seal ring
3 Primary drive gears
4 Bearing
5 Safety washer
6 Bearing
7 Spacer
8 Safety washer
9 Snap ring
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
2
