Ducati ST3 2004 User Manual

Motore
Engine
sezione / section
N 3.3
45
A
B
C
D
E
F
G
H
L
M
N
P
ST3 - M.Y. 2004 - edizione/edition 00
3.3 - IMPIANTO DI RAFFREDDAMENTO: POMPA
ACQUA
1Vite
2 Rosetta
3 Anello elastico
4 Rosetta
5 Cuscinetto
6 Cuscinetto
7 Distanziale
8 Controfaccia
9 Tenuta meccanica
10 Girante pompa acqua
11 Grano di centraggio
12 Coperchio pompa acqua completo
13 Vite
14 Tappo
15 Guarnizione
16 Coperchio alternatore
9
8
1
3
45
16
6
7
2
10
12
13
15
14
11

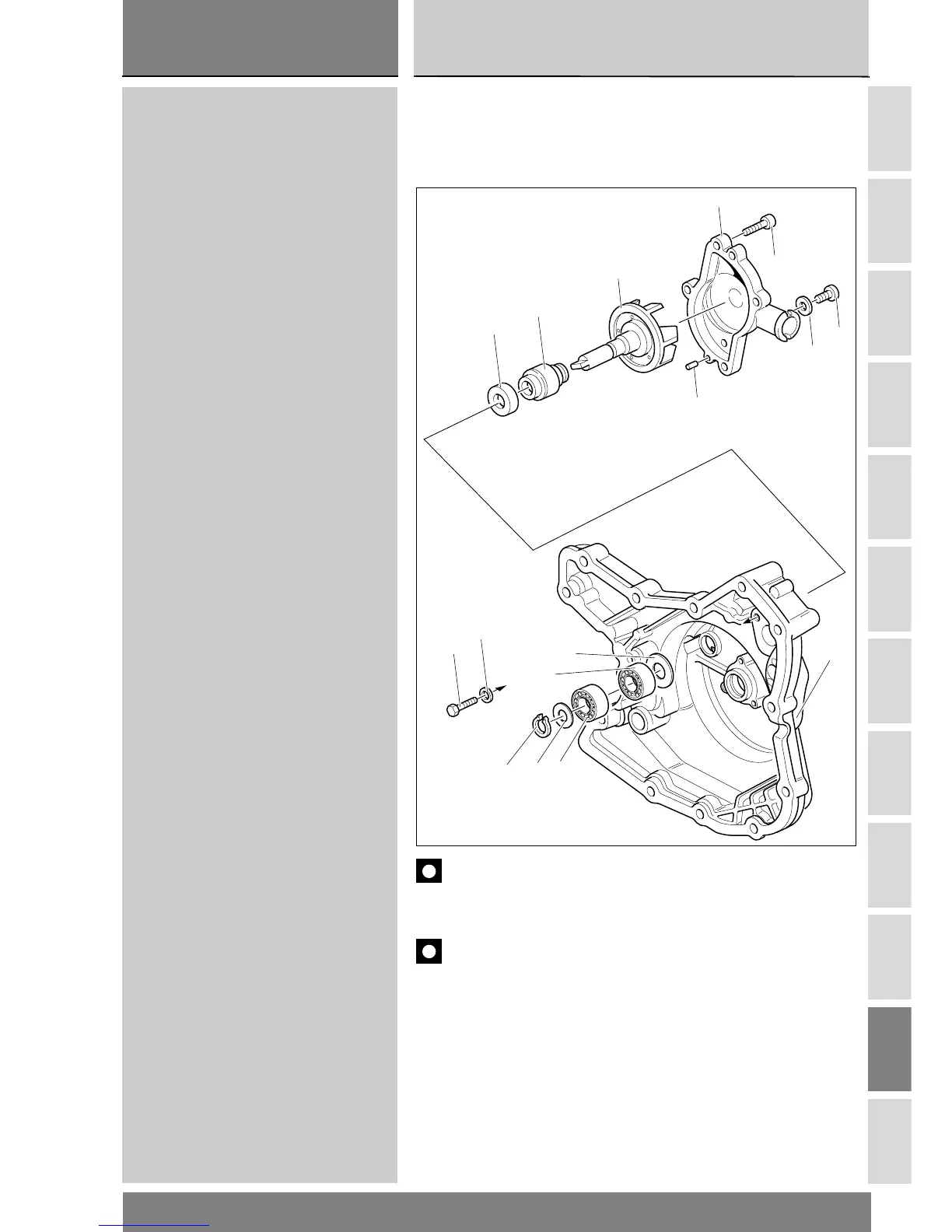

3.3 - COOLING SYSTEM / COOLANT PUMP
1 Screw
2 Washer
3 Snap ring
4 Washer
5 Bearing
6 Bearing
7 Spacer
8 Locating ring
9 Mechanical seal
10 Coolant pump rotor
11 Centering dowel
12 Complete pump cover
13 Screw
14 Plug
15 Seal
16 Generator cover
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts not shown in the
figures next to the text. Look up the exploded view diagram.
