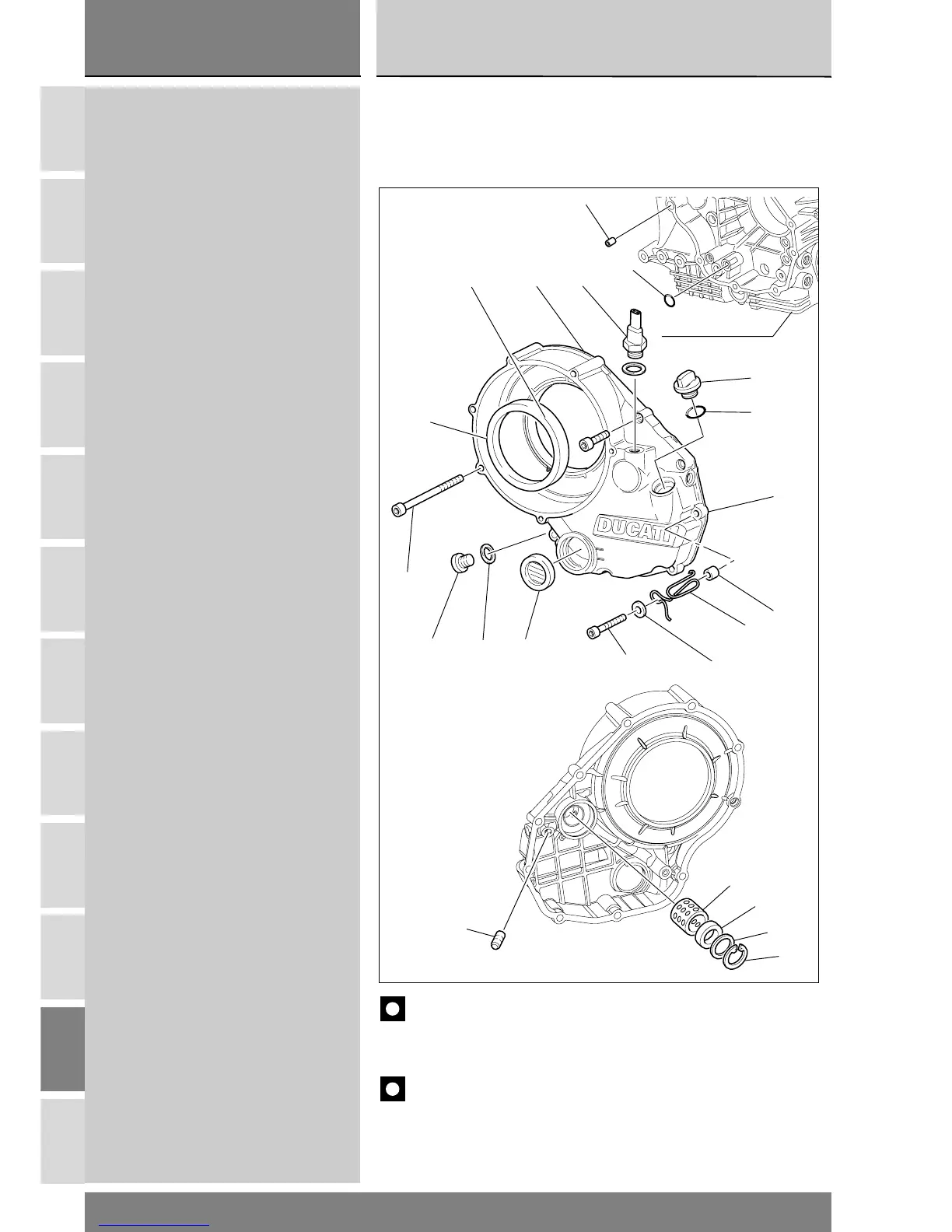

6.2 - GRUPPO FRIZIONE: COPERCHIO FRIZIONE
1 Boccola di riferimento
2 Guarnizione O-Ring
3 Tappo
4 Tappo ispezione livello olio
5Vite
6 Anello di tenuta
7 Guarnizione O-Ring
8 Guarnizione
9 Interruttore
10 Boccola
11 Anello di tenuta
12 Rosetta rasamento
13 Anello Seeger
14 Coperchio lato frizione
15 Vite
16 Tappo
17 Guarnizione
18 Grano filettato
19 Distanziale
20 Passatubo
21 Rosetta
22 Vite
10
11
12
13
19
14
20
18
6
4
1716
15
5
89
1
2
3
7
2122
Vedi Sez. N9.2
See Sect. N9.2
6.2 - CLUTCH / CLUTCH COVER ASSEMBLY
1 Locating bush
2O-ring
3Plug
4 Oil inspection plug
5Screw
6Seal
7O-ring
8Seal
9 Switch
10 Bush
11 Seal
12 Shim
13 Snap ring
14 Cover, clutch side
15 Screw
16 Plug
17 Seal
18 Threaded dowel
19 Spacer
20 Hose guide
21 Washer
22 Screw
