Motore
Engine
sezione / section
N 6.1
123ST3 - M.Y. 2004 - edizione/edition 00

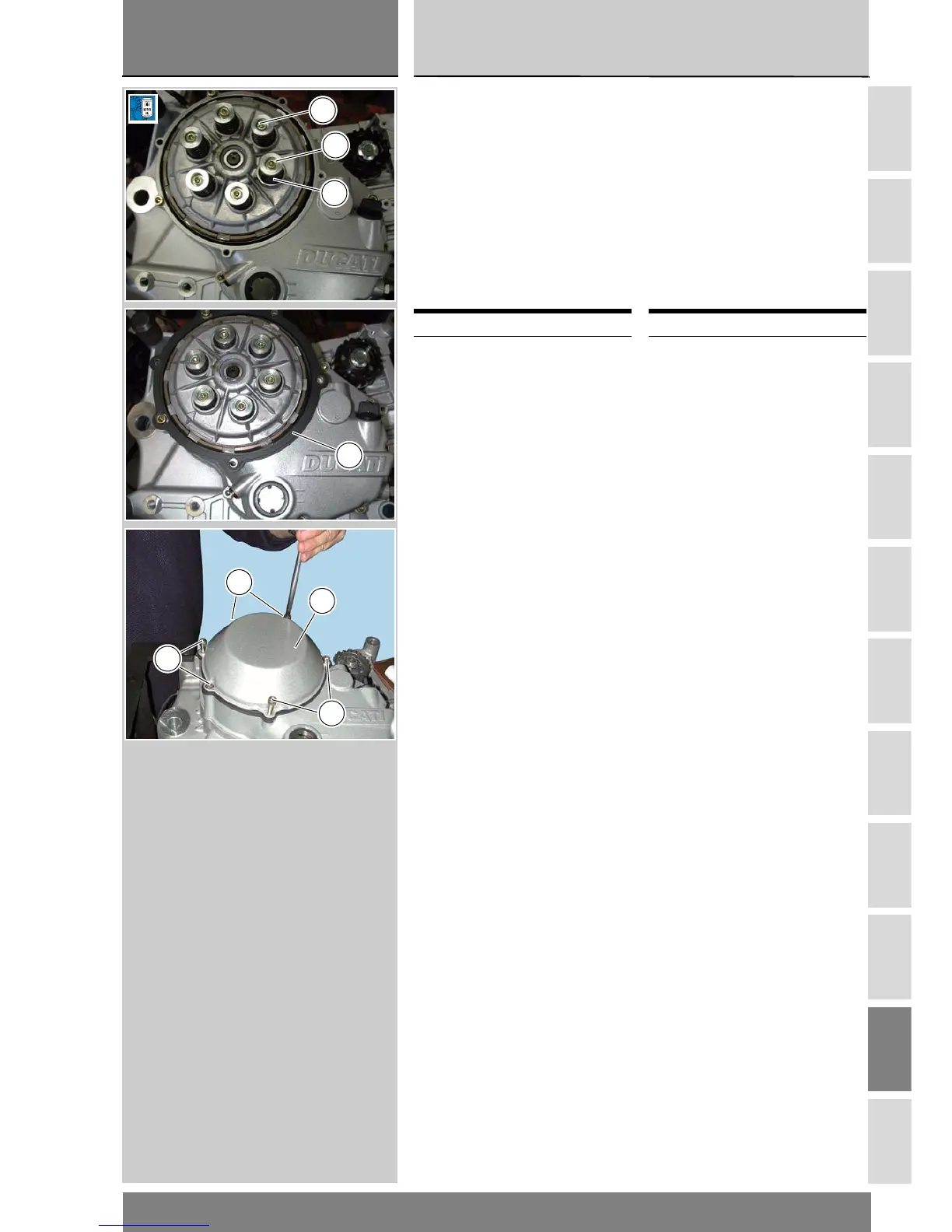

Inserire in ogni cavità una molla (1) e
uno scodellino (2) e impuntare le viti
(4) di fissaggio, dopo aver lubrificato il
filetto con olio motore.
Avvitare progressivamente le viti (4),
procedendo a croce, quindi bloccarle
alla coppia prescritta (Sez. C 3).
Posizionare la guarnizione (15) e il
coperchio (22) di ispezione frizione
serrando a coppia (Sez. C 3) le viti di
fissaggio (16) e (23).
Operazioni Rif. Sez.
Rimontare le carene
laterali
E 2
Fit a spring (1) and cap (2) into each
hole and fit the retaining screws (4)
after lubricating their threads with
engine oil.
Tighten the screws (4) working
crossways and then tighten to the
specified torque (Sect. C 3).
Position the seal (15) and the clutch
inspection cover (22) and then tighten
the retaining screws (16) and (23) to
the specified torque (Sect. C3).
Operations See Sect.
Fit the side fairings E 2
4
2
1
15
23
16
23
22
