Motore
Engine
sezione / section
N 6.1
122 ST3 - M.Y. 2004 - edizione/edition 00

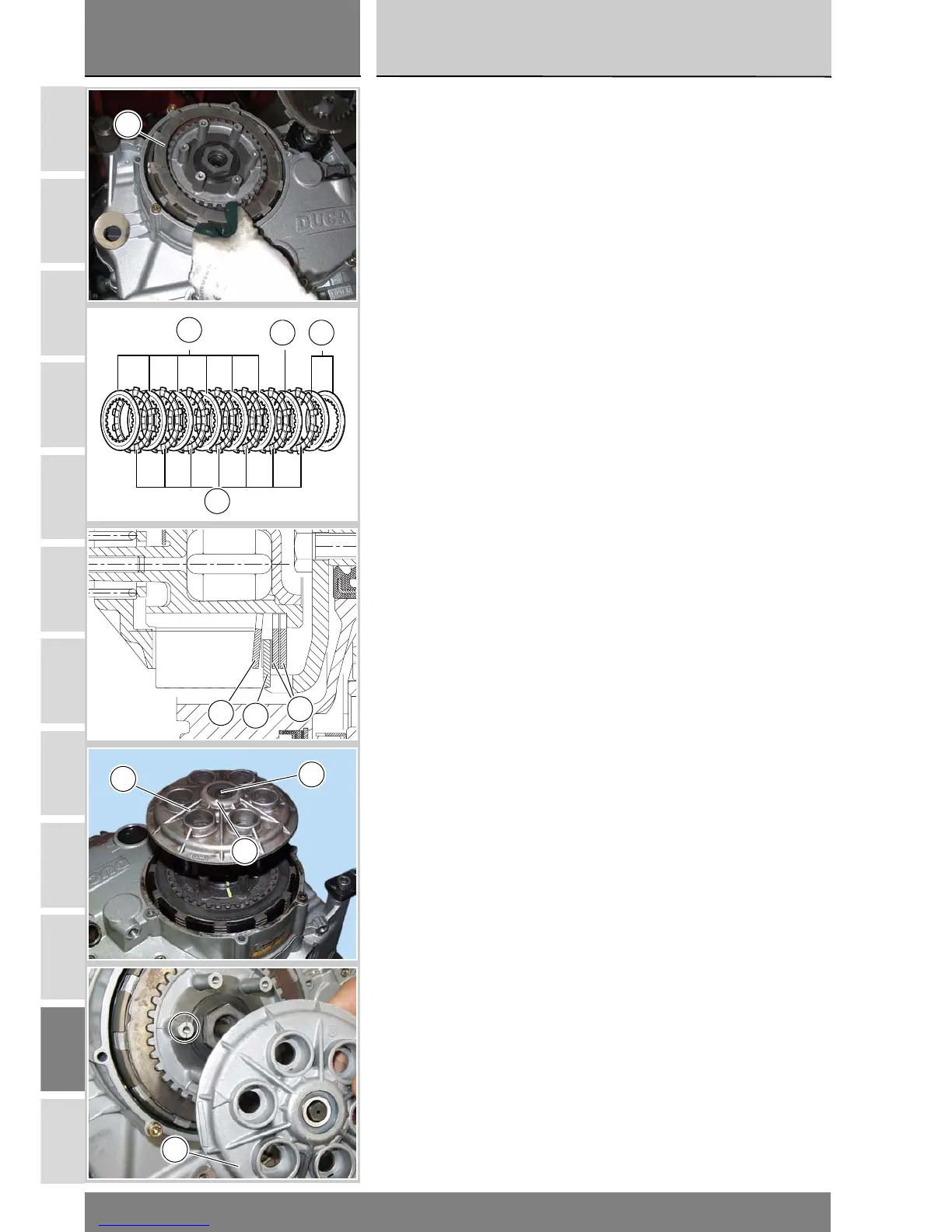

Introdurre la serie dei dischi frizione
(8) rispettando il seguente ordine
(vedi Figure):
- due dischi condotti (G) spessore 2
mm;
- un disco conduttore (H) spessore 3
mm;
- un disco bombato (L) spessore 1,5
mm, montato come in sezione;
- la serie di sei dischi conduttori (H),
alternati ai sei dischi condotti (G)
l’ultimo di questi chiuderà il pacco
frizione.
Montare il piatto spingidisco (12),
completo di perno (3) e cuscinetto
(14), posizionato in modo che il
riferimento praticato all'estremità di
uno dei perni del tamburo,
corrisponda con quello praticato ai
margini del foro sullo spingidisco.
Fit the clutch plates (8) in the
following order (see figure):
- two driven plates (G) 2 mm thick;
- a driving plate (H) 3 mm thick;
- a convex plate (L) 1.5 mm thick, as
shown in cross-section;
- set of six driving plates (H)
alternated with six driven plates (G).
A driven plate should be the last of
the clutch pack.
Install the pressure plate (12) fitted
with pushrod (3) and bearing (14).
Position pressure plate so that the
mark at the end of one of the drum
pins is lined up with the marks on the
edge of the pressure plate hole.
10
G
L G
H
H
L
G
3
12
14
12
