Ducati ST3 2004 - Front Brake Control

Comandi - Dispositivi
Controls - Devices
sezione / section
F 3
17
A
B
C
D
E
F
G
H
L
M
N
P
ST3 - M.Y. 2004 - edizione/edition 00

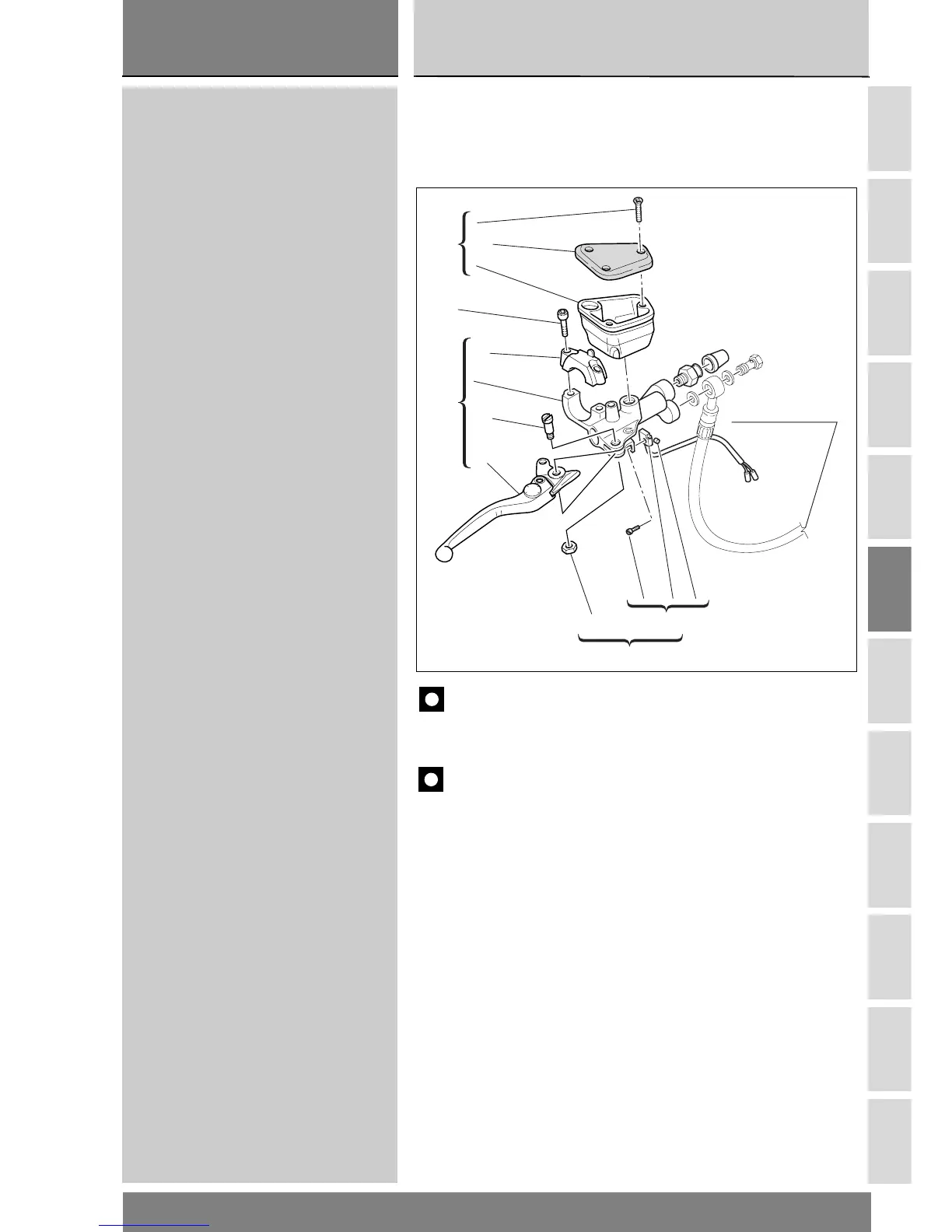

3 - COMANDO FRENO ANTERIORE
1 Pompa freno anteriore
2Vite
3 Ricambio cavallotto
4 Serbatoio olio completo
5 Ricambio perno leva
6 Leva con grano
7 Tappo serbatoio
8 Micro interruttore
1
2
5
8
Vedi Sez. G3
See Sect. G3
1
3
5
6
4
7
3 - FRONT BRAKE CONTROL
1 Front brake master cylinder
2Screw
3Cradle
4 Complete reservoir
5 Lever pivot pin
6 Lever with adjuster
7 Reservoir cover
8 Switch
Caution
Bold reference numbers in this section identify parts not shown in the
figures next to the text. Look up the exploded view diagram.
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
F
