Impianto elettrico
Electric system
sezione / section
P 2
34 ST3 - M.Y. 2004 - edizione/edition 00

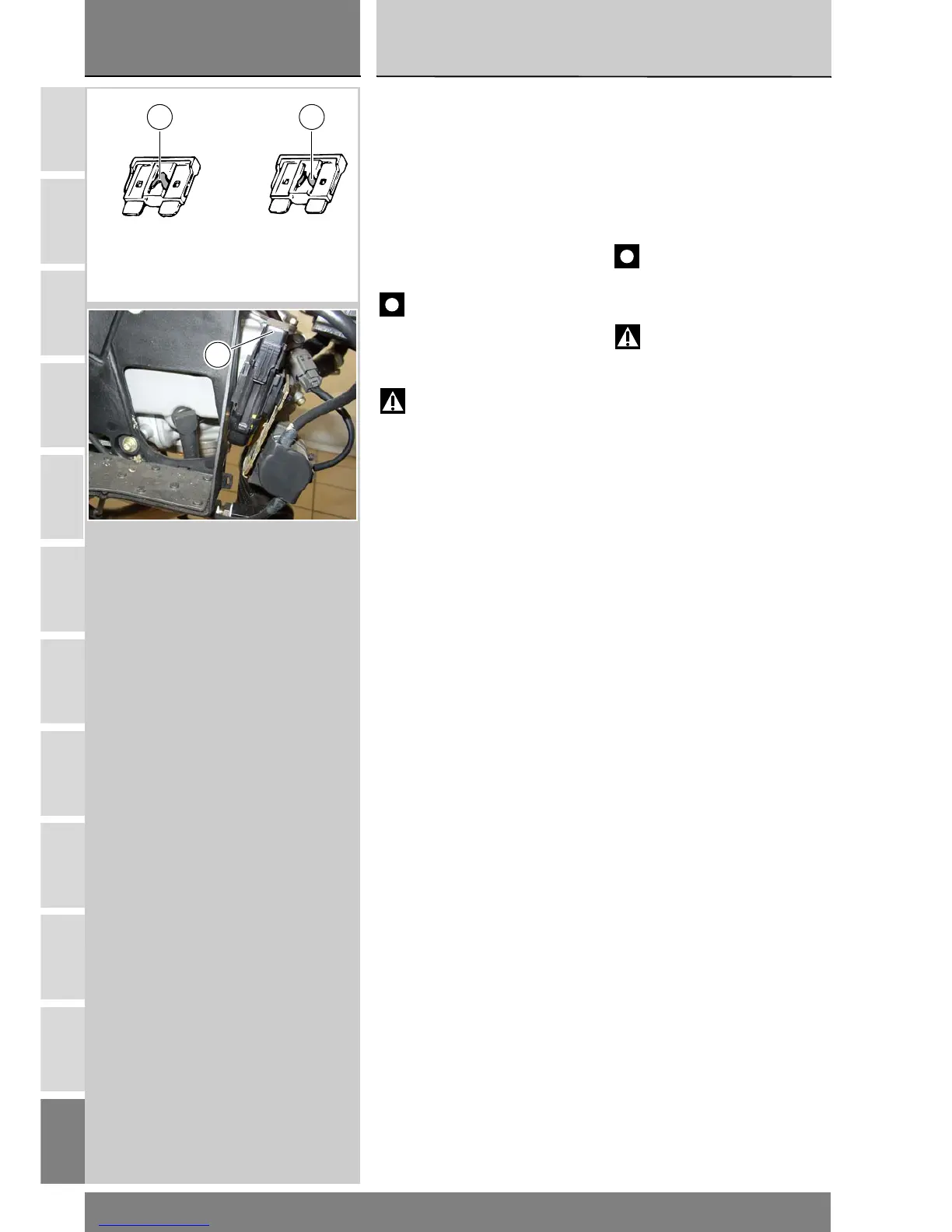

Fusibile regolatore
Il fusibile da 40A, posto a lato della
batteria, protegge il regolatore
elettronico. Per accedere al fusibile è
necessario rimuovere la semicarena
destra (Sez. E 2) e rimuovere il
cappuccio di protezione (A).
Un fusibile bruciato si riconosce
dall’interruzione del filamento
conduttore interno (B).
Importante
Per evitare possibili corto
circuiti eseguire la sostituzione del
fusibile con chiave di accensione in
posizione OFF.
Attenzione
Non usare mai un fusibile con
prestazioni diverse da quelle stabilite.
La mancata osservanza di questa
norma potrebbe provocare danni al
sistema elettrico o addirittura incendi.
Regulator fuse
The 40A fuse placed at the side of the
battery protects the electronic
regulator. Remove the protective cap
(A) to give access to this fuse.
You can tell a blown fuse by the
broken filament (B).
Caution
To prevent short circuits,
ensure that the ignition key is in the
OFF position before changing a fuse.
Warning
Use only fuses with the
specified rating. Using fuses with the
incorrect rating may damage the
electrical system and cause fires.
B B
Integro
In good condition
Bruciato
Blown
A
