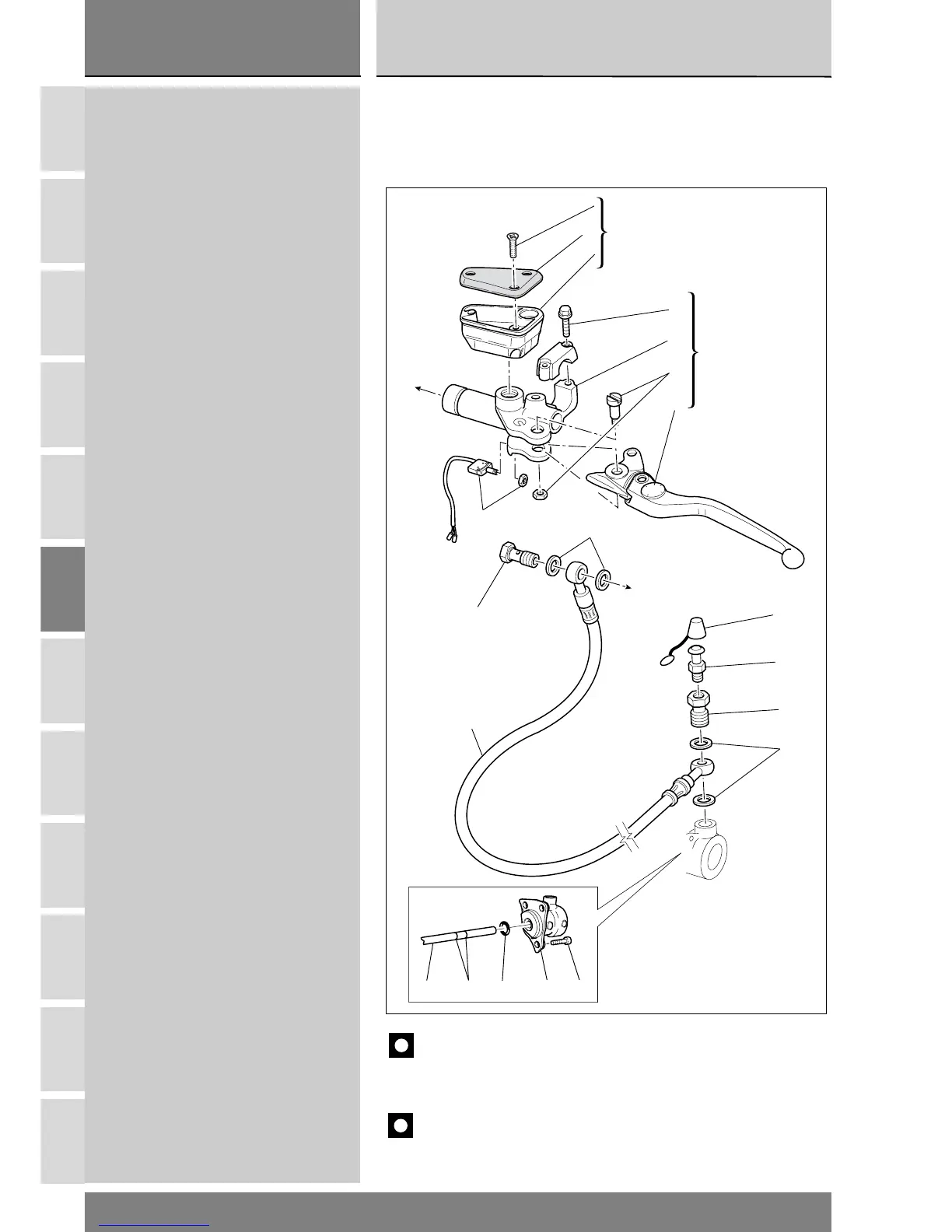

2 - COMANDO IDRAULICO FRIZIONE
1 Pompa comando frizione
2 Leva con grano
3 Ricambio perno leva
4 Ricambio cavalotto
5Vite
6 Serbatoio olio completo
7 Tappo serbatoio
8 Vite speciale
9 Tubo comando frizione
10 Guarnizioni
11 Parapolvere
12 Spurgo
13 Vite speciale
14 Guarnizioni
15 Vite
16 Gruppo pistoncino frizione
17 Guranizione OR
18 Guarnizione OR
19 Asta rinvio frizione
20 Microinterruttore
1
5
4
7
3
2
12
13
14
11
8
10
9
20
6
19
17
16 1518
2 - CLUTCH HYDRAULIC CONTROL
1 Clutch master cylinder
2 Lever with adjuster
3 Lever pivot pin
4Cradle
5Screw
6 Complete reservoir
7 Reservoir cover
8 Special screw
9 Clutch hose
10 Seals
11 Dust cap
12 Bleed valve
13 Special screw
14 Seals
15 Screw
16 Slave cylinder assembly
17 O ring
18 O ring
19 Clutch operator rod
20 Switch
Caution
Bold reference numbers in this section identify parts not shown in the
figures next to the text. Look up the exploded view diagram.
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
F
