Motore
Engine
sezione / section
N 9.1
165ST3 - M.Y. 2004 - edizione/edition 00
Smontaggio ingranaggio
rinvio distribuzione
Sfilare l'ingranaggio conduttore (A)
della coppia ingranaggi distribuzione
(13) e la linguetta (14).
Raddrizzare la rosetta (12) di sicurezza
del dado (11).
Bloccare l'ingranaggio condotto dis-
tribuzione inserendo una spina (C) in
uno dei fori e svitare il dado di bloc-
caggio (11).
Sfilare il dado (11), la rosetta (12), l'in-
granaggio condotto (B) distribuzione e
la linguetta (15) dall'albero rinvio dis-
tribuzione.
Rimontaggio ingranaggio
rinvio distribuzione
Verificare lo stato di usura della cop-
pia ingranaggi distribuzione (13) ed
eventualmente sostituirli.
Importante
Gli ingranaggi distribuzione (13)
devono essere sempre sostituiti in
coppia.
Procedere con le operazioni di ri-
montaggio operando in senso inverso
a quanto descritto per le operazioni di
smontaggio e bloccando il dado (11)
alla coppia prescritta (Sez. C3).
Importante
Al termine del rimontaggio ac-
certarsi che la rosetta (12) sia ribattuta
contro il dado (11) in modo da im-
pedirne lo svitamento.
Operazioni Rif. Sez.
Rimuovere il gruppo
volano/alternatore
N 8
Operazioni Rif. Sez.
Rimontare il gruppo
volano/alternatore
N 8

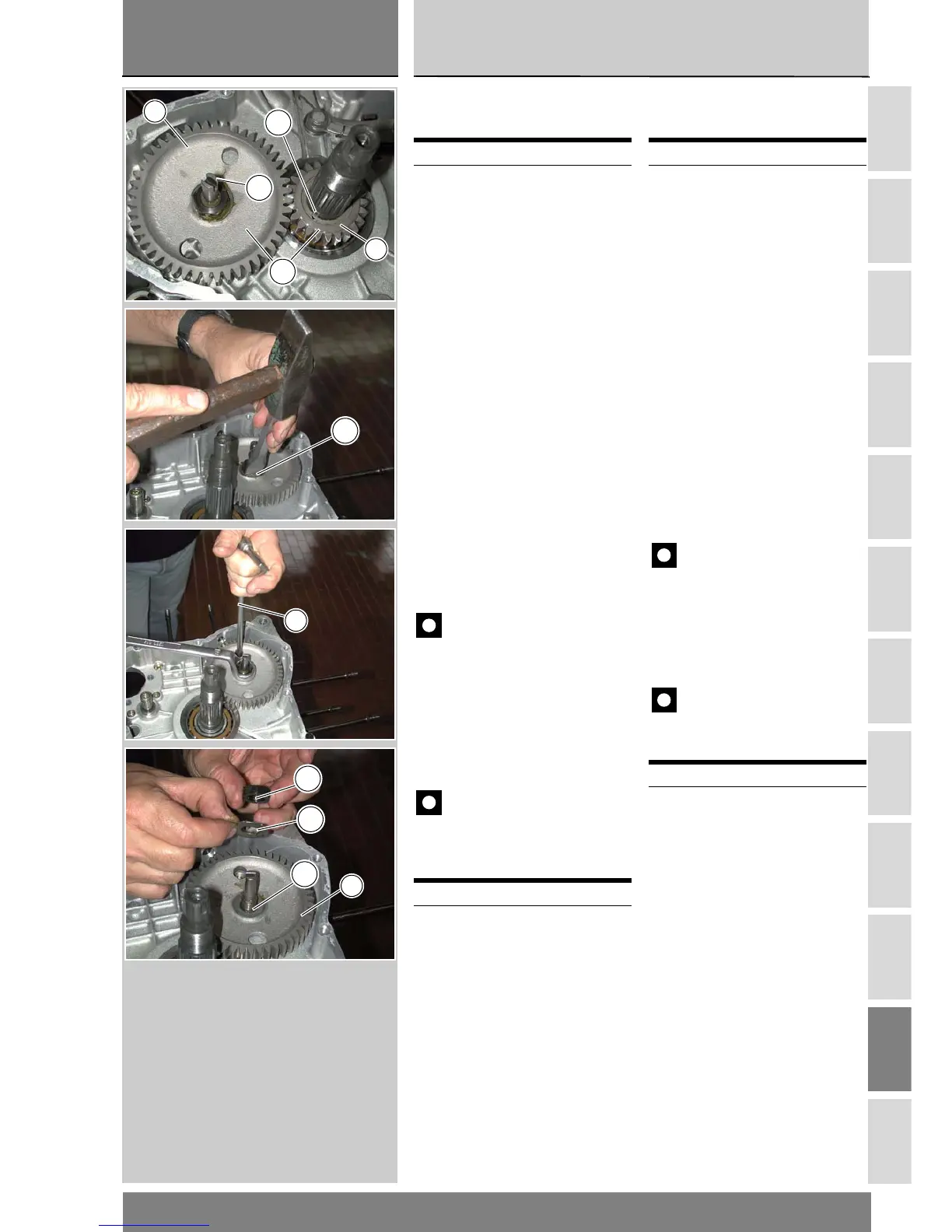

Removing the timing lay
gear
Remove the drive gear (A) of timing
lay gears (13) and the key (14).
Straighten nut (11) safety washer
(12).
To lock driven timing gear install a pin
(C) inside one of the holes and loosen
locking nut (11).
Take out nut (11), washer (12), timing
driven gear (B) and key (15) from
timing layshaft.
Reassembling the timing
lay gear
Check timing gears (13) for wear.
Change, if necessary.
Caution
The two timing gears (13) must
be always changed in pair.
To reassemble, follow the
disassembly procedure in reverse
order. Tighten nut (11) to the
specified torque (Sect. C 3).
Caution
Once finished, make sure that
washer (12) is bent on nut (11) to
prevent it from getting loose.
Operations See Sect.
Remove generator/
flywheel assembly
N 8
Operations See Sect.
Refit generator-flywheel
assembly
N 8
13
A
B
11
14
12
C
12
11
15
B
