Ducati ST3 2004 User Manual

Vestizione
Fairing
sezione / section
E 1
11ST3 - M.Y. 2004 - edizione/edition 00
A
B
C
D
E
F
G
H
L
M
N
P

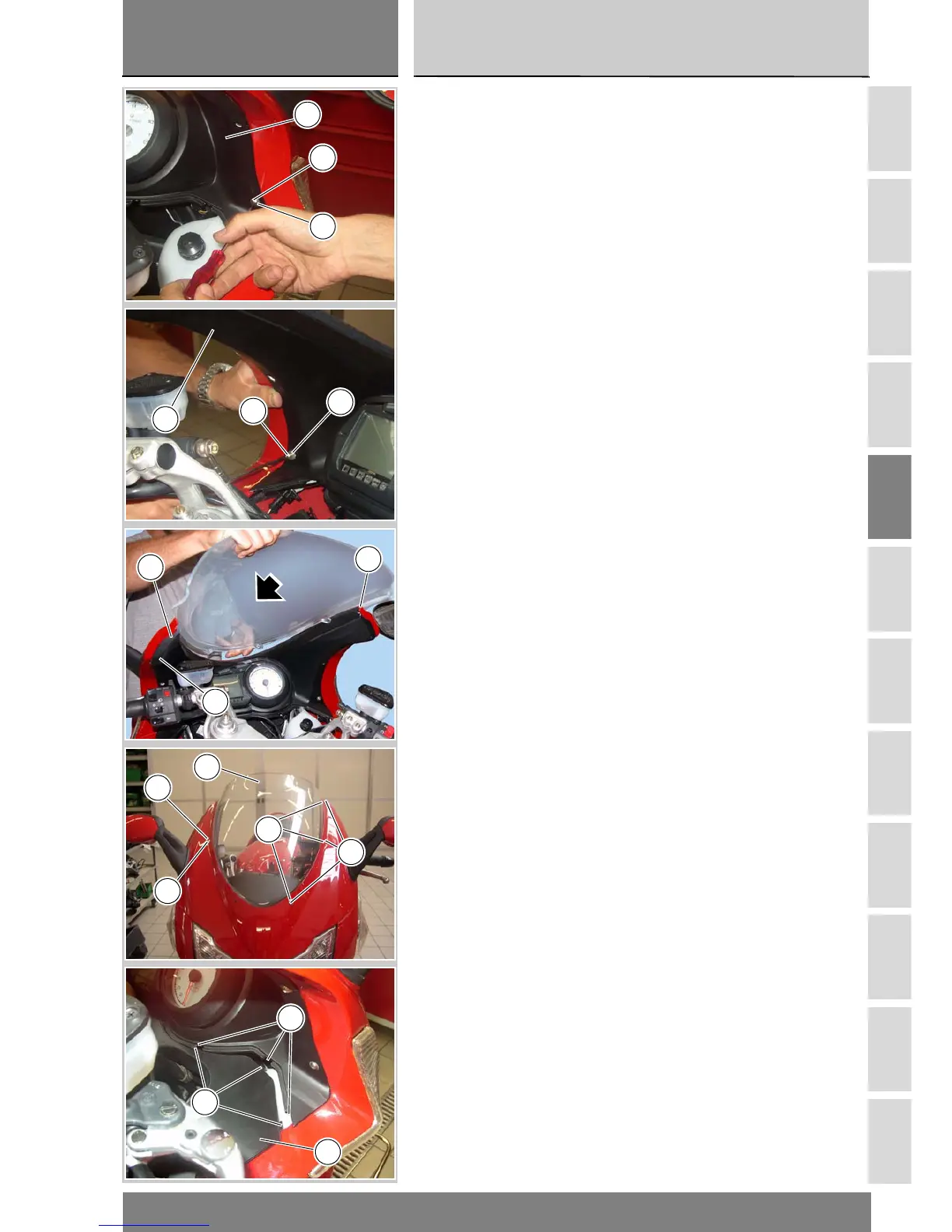

Allineare i fori di fissaggio della
plancia anteriore (17) con quelli
presenti sul cupolino (1).
Fissare la plancia anteriore (17) al
cupolino (1) mediante la sei viti (18) e
le rosette (19).
Inserire il parabrezza (15) nel il vano
guida (D) formato dalla plancia
anteriore (17) e il cupolino (1).
Fissare il parabrezza (15) e la plancia
anteriore (17) con le sei viti (2)
interponendo le rosette (4) tra la vite
(2) e il parabrezza (15).
Riposizionare la plancia posteriore
(21) sul cupolino allineando le
linguette (E) con le corrispettive sedi
(F) presenti sulla plancia anteriore
(17).
Align the holes in the front dash
panel (17) with those in the headlight
fairing (1).
Secure the front dash panel (17) to
the headlight fairing (1) with the six
screws (18) and nylon washers (19).
Insert the windshield (15) in the
slot (D) between the front dash
panel (17) and the headlight
fairing (1).
Secure the windshield (15) to the
front dash panel (17) with the six
screws (2), taking care to position the
nylon washers (4) between the
screws (2) and the windshield (15).
Refit the rear dash panel (21) to the
headlight fairing, taking care to align
the tabs (E) with their seats (F) in the
front dash panel (17).
17
18
19
18
17
19
1
D
17
4
2
15
2
4
E
21
F
