Ducati ST3 2004 User Manual

Vestizione
Fairing
sezione / section
E 2
13ST3 - M.Y. 2004 - edizione/edition 00
A
B
C
D
E
F
G
H
L
M
N
P
2 - CARENATURA
1 Semicarena superiore sinistra
2 Semicarena inferiore sinistra
3 Semicarena superiore destra
4 Semicarena inferiore destra
5 Convogliatore aria sinistro
6 Convogliatore aria destro
7 Scudo frontale
8Vite
9 Rosetta
10 Inserto filettato
11 Rosetta
12 Vite
13 Vite
14 Rosetta
15 Inserto filettato
16 Rosetta
17 Vite
18 Piastrino
19 Rosetta
20 Vite autofilettante
16
6
10
12
12
11
15
18
51920
1
72
12
8
19 20
17
16
4
15
9
11
10
14121110 13
3
11
12
12
10
11 10

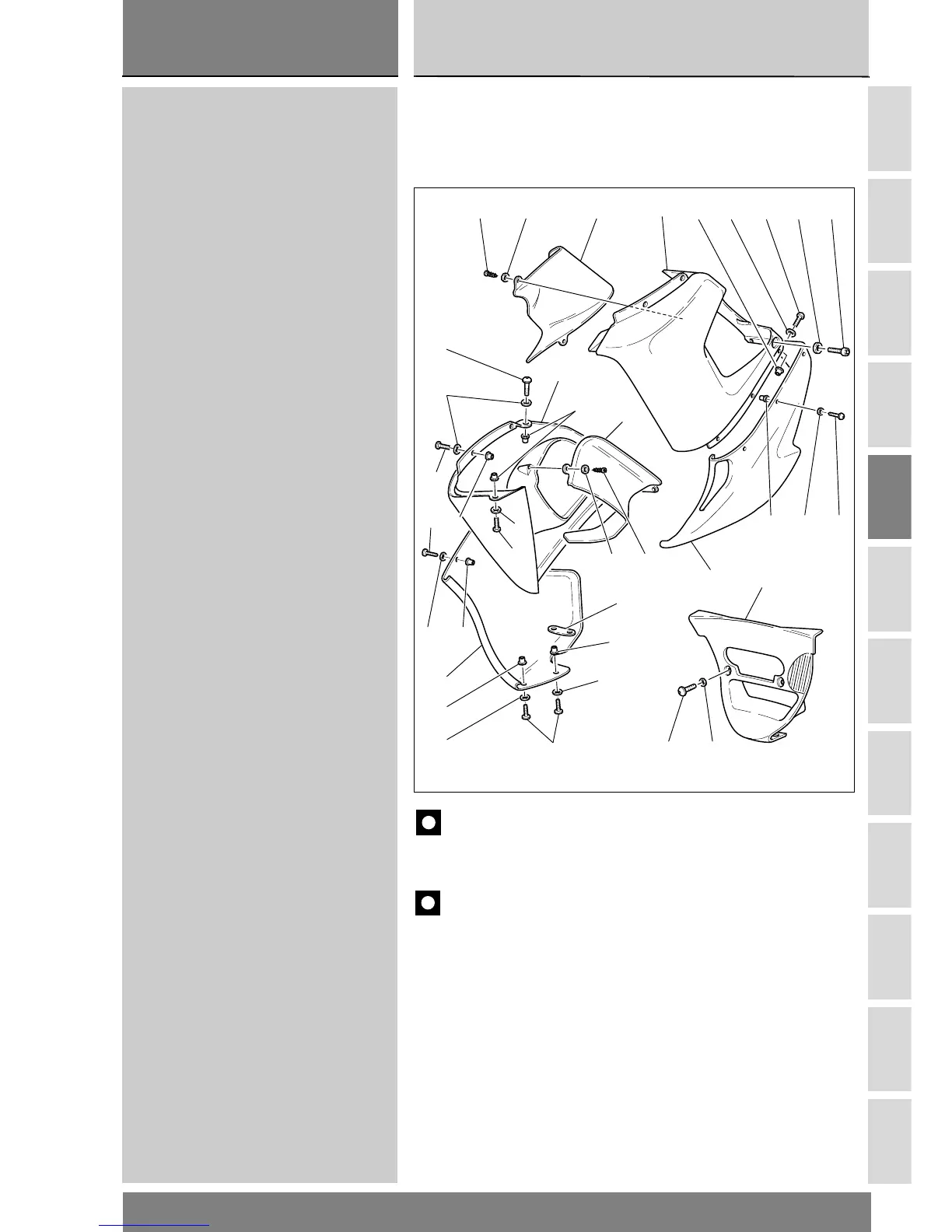

2 - FAIRING
1 Top left side fairing
2 Bottom left side fairing
3 Top right side fairing
4 Bottom right side fairing
5 Left air scoop
6 Right air scoop
7 Front shield
8Screw
9 Nylon washer
10 Threaded insert
11 Nylon washer
12 Screw
13 Screw
14 Nylon washer
15 Threaded insert
16 Nylon washer
17 Screw
18 Plate
19 Nylon washer
20 Self tapping screw
Caution
Bold reference numbers in this chapter identify parts not shown in the
figures next to the text. Look up the exploded view diagram.
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che
i particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
E
