Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 6
34 ST3 - M.Y. 2004 - edizione/edition 00

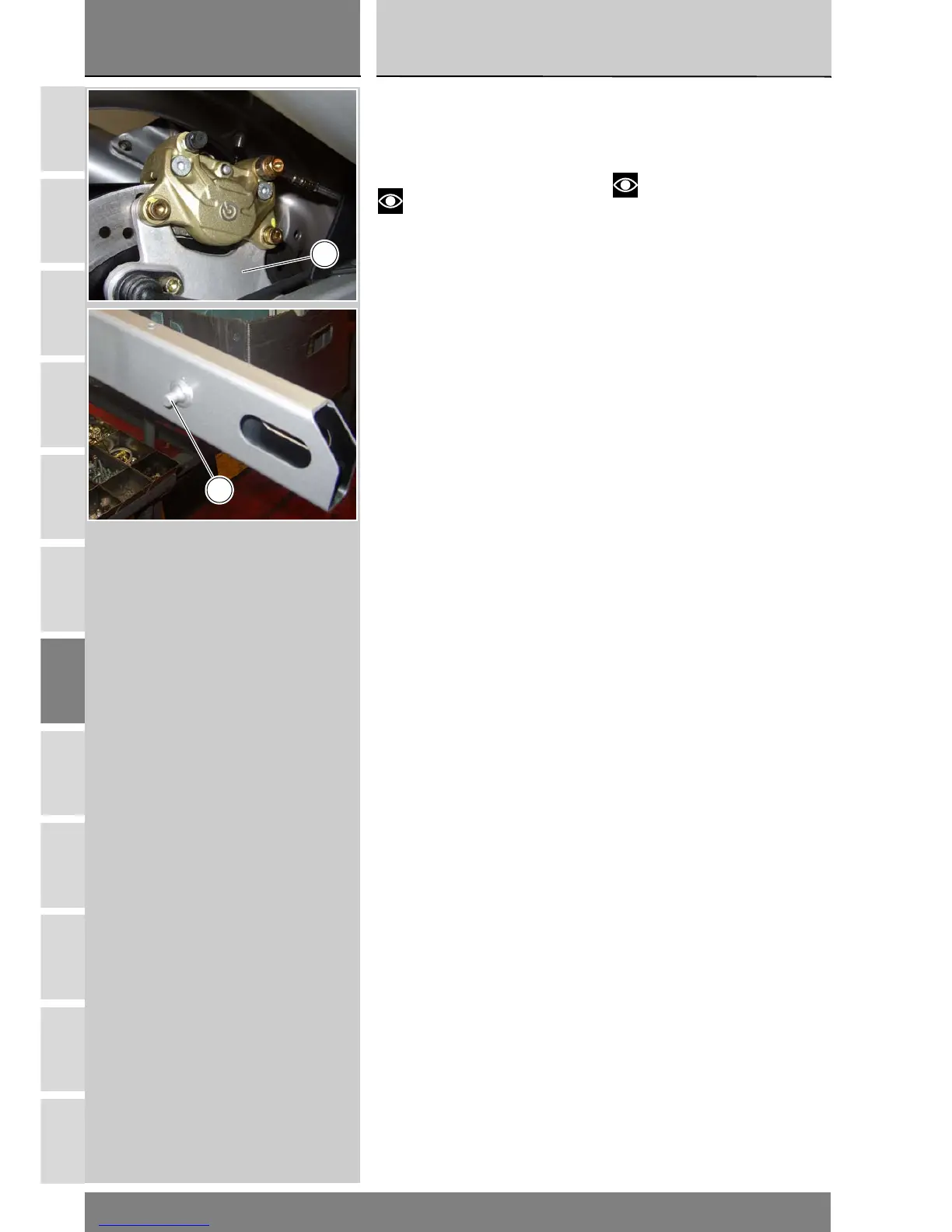

Per rimuovere la piastra porta pinza,
rimuovere la ruota posteriore (Sez. G
4).
Sfilare la piastra porta pinza dal perno
di appoggio forcellone.
Note
La pinza portapinza (8) è
appoggiata al forcellone tramite il
perno (B).
Riposizionare la piastra porta pinza sul
perno del forcellone.
Rimontare la ruota posteriore (Sez. G
4).
To remove the caliper mounting plate,
remove the rear wheel (Sect. G 4).
Withdraw the caliper mounting plate
from the swingarm pin.
Note
Caliper holder plate bracket (8)
is connected to swingarm by means
of pin (B).
Refit the caliper mounting plate on
the swingarm shaft.
Refit the rear wheel (Sect. G 4).
8
B
