Motore
Engine
sezione / section
N 4.2
65ST3 - M.Y. 2004 - edizione/edition 00

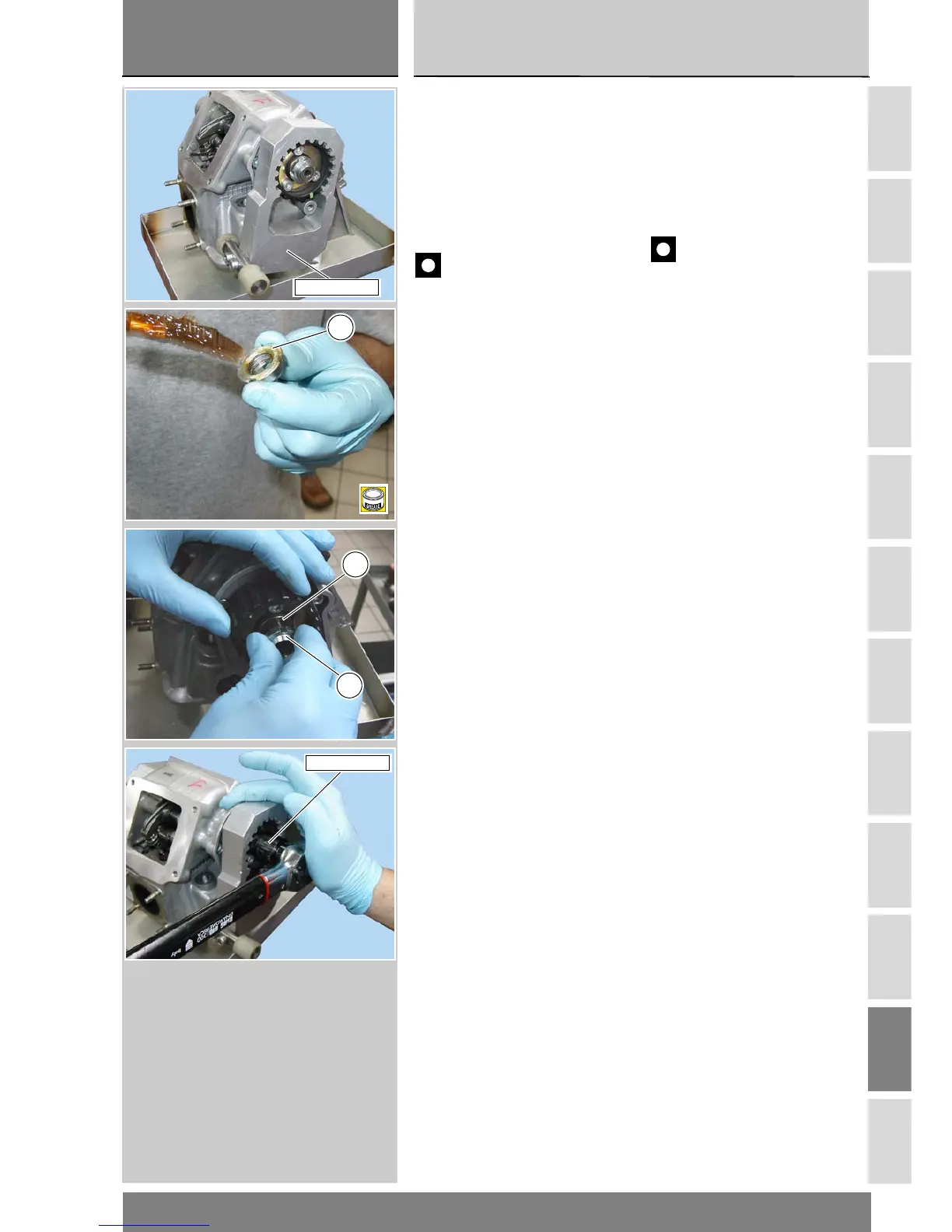

Inserire nelle puleggie l’attrezzo
88713.2295 per bloccarne la
rotazione.
Applicare un velo di grasso prescritto
sul filetto e sul sottotesta della ghiera
(13) di fissaggio puleggia e impuntarla
sull’albero distribuzione, assieme alla
rosetta (14).
Importante
Utilizzare sempre ad ogni
montaggio ghiere nuove.
Utilizzando la bussola dell’attrezzo
88700.5644 abbinata ad una chiave
dinamometrica, bloccare le ghiere
(13) alla coppia di serraggio prescritta
(Sez. C 3).
Use tool part no. 88713.2295 to
prevent belt roller rotation.
Apply a thin layer of recommended
grease to the thread and underhead
of belt rollers locking ring nut (13),
position ring nut and washer (14) and
screw ring nut finger-tight.
Caution
At reassembly, always use new
ring nuts.
Fit the bush of tool part no.
88700.5644 to a torque wrench and
tighten ring nuts (13) to the specified
torque (Sect. C 3).
88713.2295
13
B
14
13
88700.5644
