Motore
Engine
sezione / section
N 4.3
81ST3 - M.Y. 2004 - edizione/edition 00

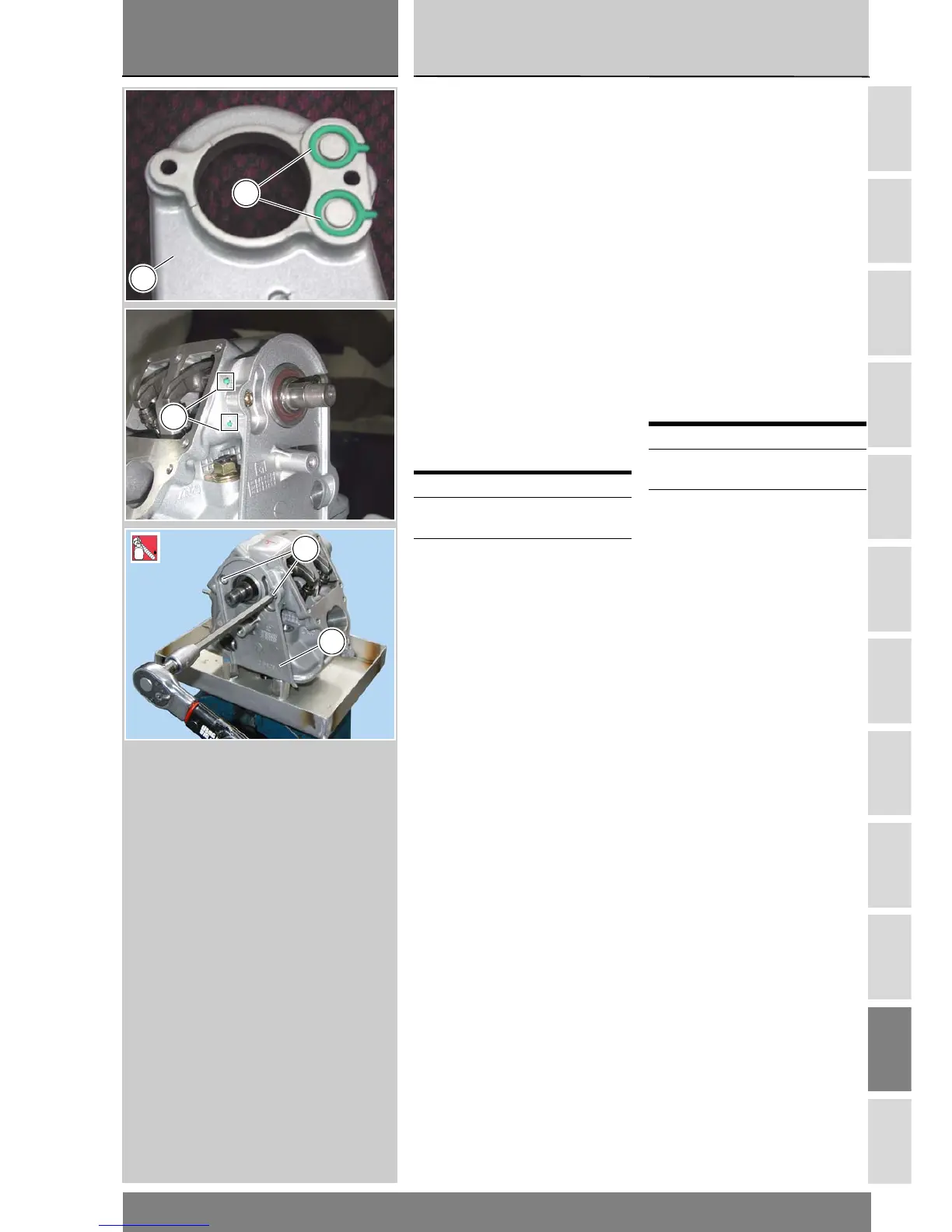

Carefully clean the screw holes of the
retaining screws (1) to remove any
dirt that might block the oil ways.
Check the O rings (11) for wear and
replace them as necessary.
Fit the vertical belt's inner cover (2) to
the left of the head and fit retaining
screws (1).
Make sure that the alignment fingers
(C) are positioned as shown.
Apply the specified threadlock and
tighten the screws (15) to the
specified torque (Section C 3).
Repeat procedure for the other head.
Operations See Sect.
Refit the belt rollers to
the heads
N 4.2
Refit the timing belts
and timing belt covers
N 4.2
Pulire accuratamente le madreviti
delle viti di fissaggio (1) da ogni
residuo in modo da non occludere i
canali di circolazione dell’olio.
Verificare lo stato di usura delle
guarnizioni OR (11) ed eventualmente
sostituirle.
Posizionare il coperchio interno
cinghia verticale (2) sul lato sinistro
della testa e inserire le viti (1) di
fissaggio.
Verificare che i testimoni (C) siano
posizionati come mostrato in figura.
Applicare frenafiletti prescritto e
serrare le viti (1) alla coppia prescritta
(Sez. C 3).
Ripetere le stesse operazioni per
l’altra testa.
Operazioni Rif. Sez.
Rimontare le puleggie
distribuzione sulle teste
N 4.2
Rimontare le cinghie e i
coperchi distribuzione
N 4.2
11
2
C
1
2
4
LOCK
