Motore
Engine
sezione / section
N 8
159ST3 - M.Y. 2004 - edizione/edition 00

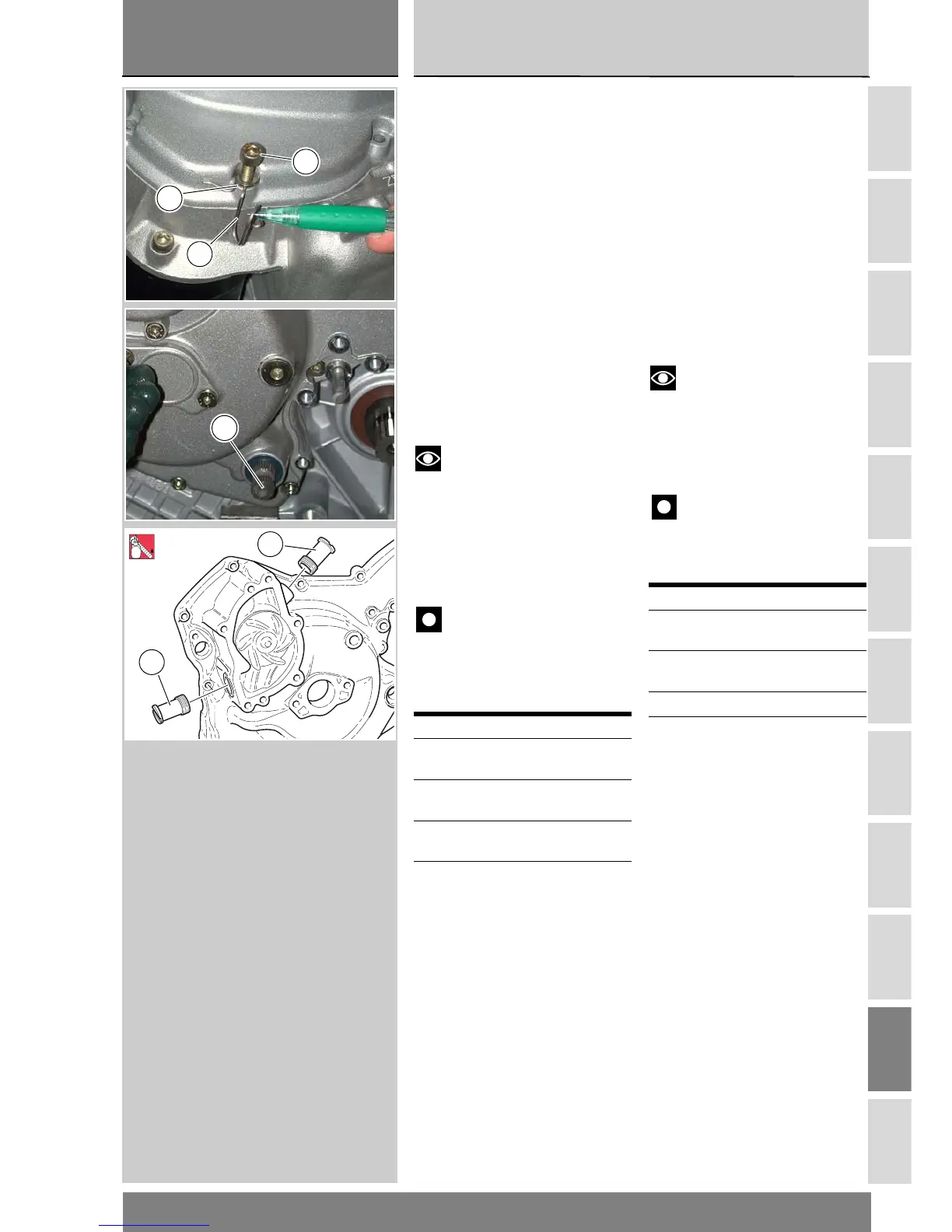

Inserire sotto alla vite (39), in corris-
pondenza del motorino di avviamen-
to, le rosette (36), il distanziale (40) e
la staffetta (37) di sostegno tubi e
cavi.
Serrare alla coppia prescritta (Sez. C
3) le viti di fissaggio.
Inumidire con alcool l'anello di tenuta
(4) e montarlo sul coperchio alterna-
tore, in corrispondenza dell'alberino
leva cambio (Sez. N 7.1), con il lato
provvisto di molla rivolto verso il co-
perchio.
Se sono stati rimossi, rimontare i boc-
chettoni (2) di mandata acqua sul co-
perchio alternatore, applicando
bloccante prescritto, e bloccandoli
alla coppia di serraggio prescritta
(Sez. C 3).
Note
In caso di rimontaggio di un co-
perchio alternatore completo, il boc-
chettone di mandata acqua al cilindro
orizzontale può impedire lo smontag-
gio del sensore motore.
Procedere con il rimontaggio del sen-
sore motore.
Importante
Dopo il rimontaggio del sensore
motore eseguire anche la verifica del
traferro esistente tra sensore e in-
granaggio rinvio distribuzione, come
di seguito descritto.
Operazioni Rif. Sez.
Installare il gruppo rin-
vio comando frizione
F 2
Rimontare il coperchio
pignone
G 8
Rimontare il circuito di
raffreddamento
N 3.2
Rifornire il motore di
olio
D 4
Under the screw (39) at the starter
motor, fit the washers (36), spacer
(40) and hose and cable guide (37).
Tighten retaining screws to the
specified torque (Sect. C 3).
Dampen oil seal (4) with alcohol and
fit it on the generator cover, at the
gearchange lever shaft, the side with
spring facing the cover (Sect. N 7.1).
If previously removed, refit water
delivery unions (2) onto alternator
cover. Apply recommended sealant
and tighten them to the specified
torque (Sect. C 3).
Note
If a complete generator cover is
reassembled, the water delivery
union to horizontal cylinder could
hinder engine sensor disassembly.
Refit engine sensor.
Caution
Once engine sensor has been
refitted, check also the air gap
between sensor and timing driven
gear, as follows.
Operations See Sect.
Fit clutch transmission
unit
F 2
Refit front sprocket
cover
G 8
Refit cooling circuit N 3.2
Fill engine with oil D 4
39
36
37
4
2
2
6
LOCK
