Motore
Engine
sezione / section
N 9.2
169ST3 - M.Y. 2004 - edizione/edition 00
Remove gearbox shafts and gearbox
selector drum from the casing
(Sect. N 7.2).

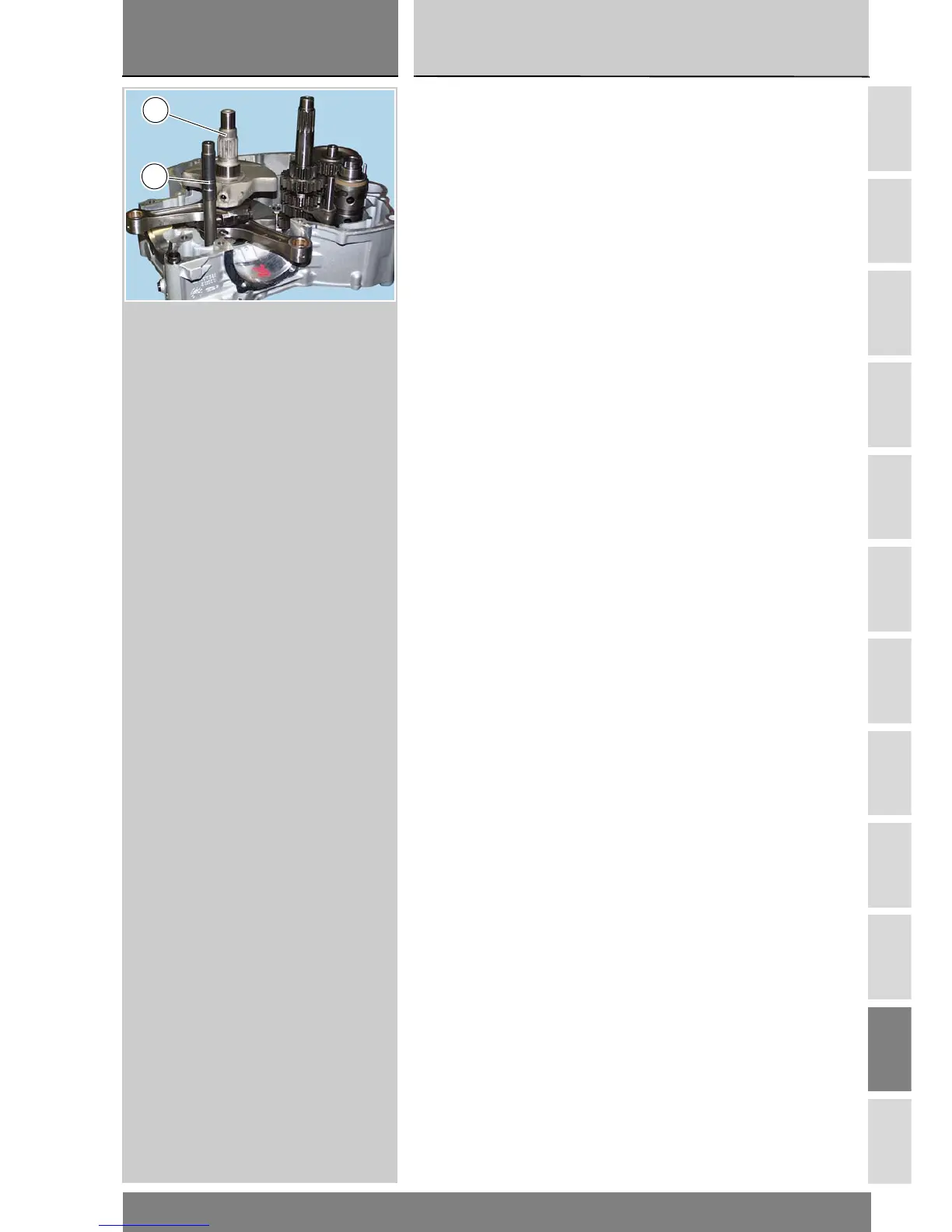

Slide out the crankshaft (A) using a
plastic hammer. Do not damage or
lose the shims.
Remove timing layshaft (28). Keep
the O-ring (29) positioned inside the
oil duct between casings.
Rimuovere gli alberi cambio e il tam-
buro selezione marce dal semicarter
come descritto alla (Sez. N 7.2).
Sfilare l'albero motore (A) utilizzando
un martello in plastica e prestando at-
tenzione alle rondelle di rasamento.
Rimuovere l’albero rinvio distribuzi-
one (28) e recuperare la guarnizione
O-Ring (29) nel canale di comunicazi-
one olio tra i semicarter.
28
A
