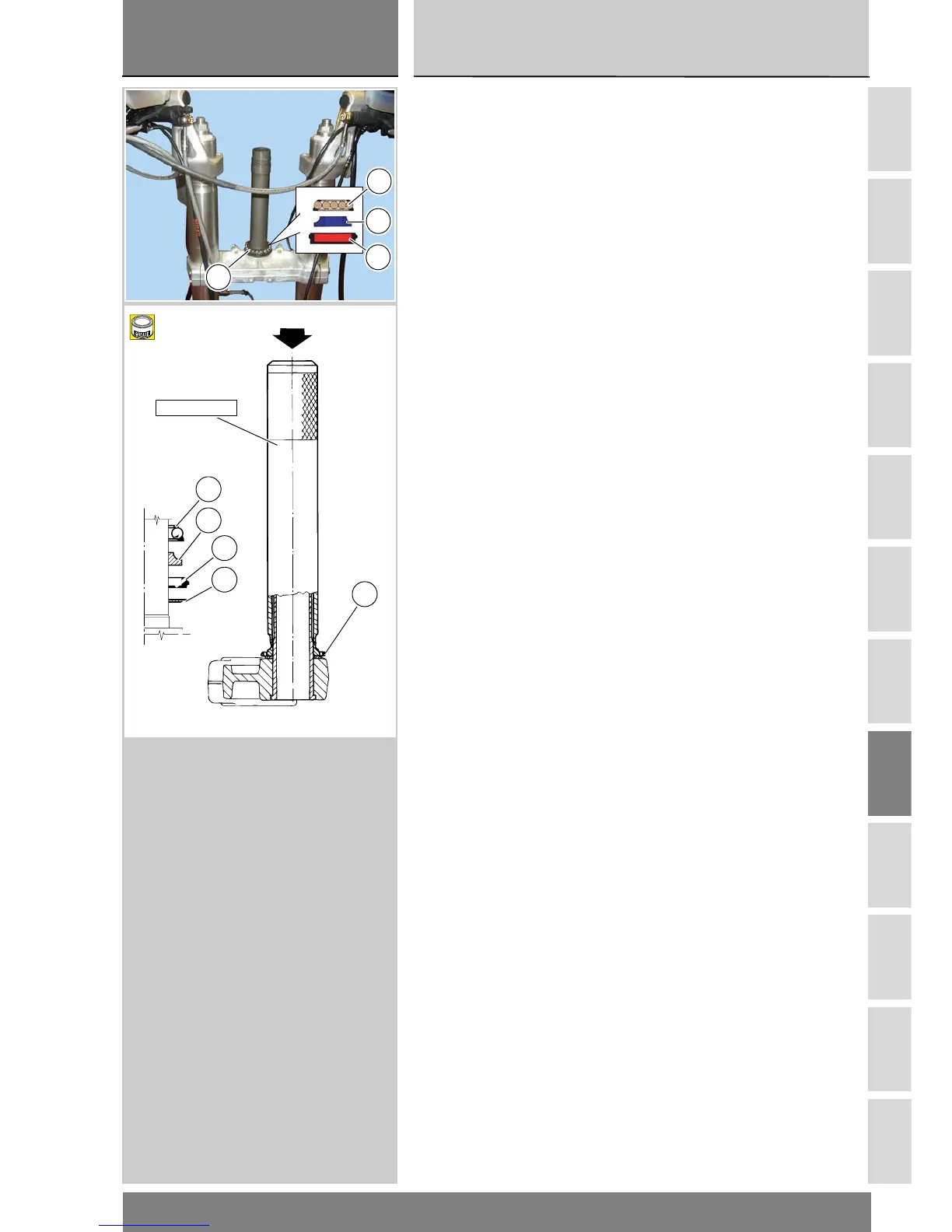

Inserire nel perno di sterzo la rosetta
(8), l'anello di tenuta (7) (con il bordino
rivolto verso l'alto) e l’anello interno
(A) del cuscinetto inferiore (6), dopo
averlo scaldato per circa 10 minuti ad
una temperatura di 120 °C .
Inserire nel perno di sterzo il tampone
cod. 88713.1072. Premere l’anello in-
terno (A) sull'anello di tenuta (7), eser-
citando, manualmente, una certa
pressione per almeno 10 -15 secondi.
Lubrificare con grasso prescritto
l’anello interno (A).
Inserire nel perno di sterzo la corona
di sfere (B) con il lato di diametro infe-
riore della gabbia, rivolto verso l'alto e
ingrassarla.
Insert washer (8), oil seal (7) - with the
rim facing upwards - and inner ring (A)
of bottom bearing (6) onto steering
shaft. Heat up steering shaft for about
10 minutes at 120 °C first.
Fit drift part no. 88713.1072 into
steering shaft. Keep the inner ring (A)
pressed onto oil seal (7) manually for
at least 10 - 15 seconds.
Grease the inner bearing race (A).
Fit the ball ring (B) with the smaller
diameter side facing up into the
steering shaft (A). Grease it.
