Motore
Engine
sezione / section
N 3.3
49ST3 - M.Y. 2004 - edizione/edition 00

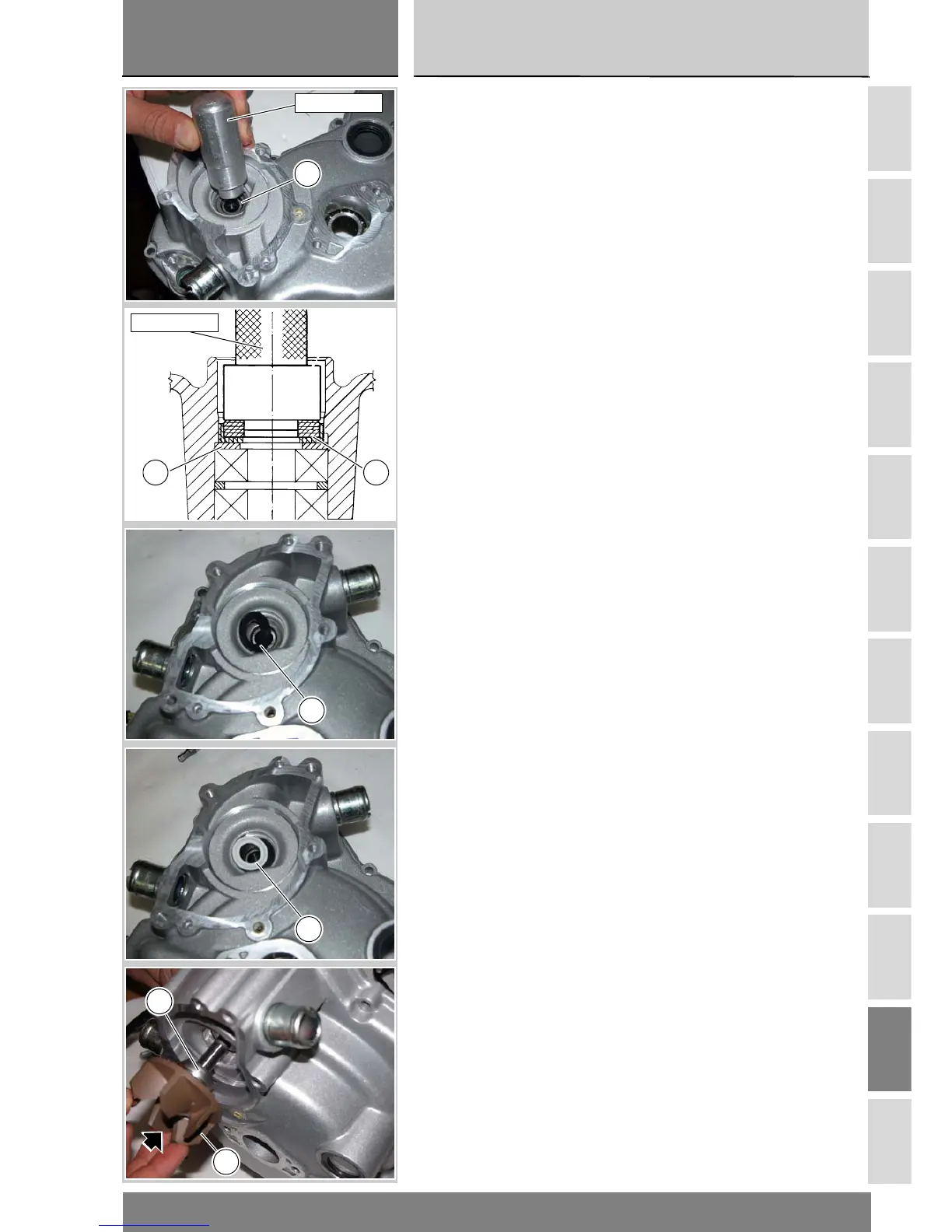

Capovolgere il coperchio e,
utilizzando il tampone cod.
88713.0870, installare la controfaccia
(8), orientata come in figura, fino in
battuta sul distanziale (7).
Inserire l’anello di tenuta (B) e la
rosetta ceramica (A).
Inserire l’alberino della girante (10)
con la tenuta meccanica (9) e
capovolgere il coperchio.
Now turn over the cover and fit the
locating ring (8) using drift part no.
88713.0870. Position ring as shown
in figure and push it until it stops
against the spacer (7).
Fit the seal (B) and the ceramic ring
(A).
Insert the rotor shaft (10) and the seal
(9). Turn over cover again.
88713.0870
8
87
88713.0870
B
A
9
10
