Motore
Engine
sezione / section
N 3.3
51ST3 - M.Y. 2004 - edizione/edition 00

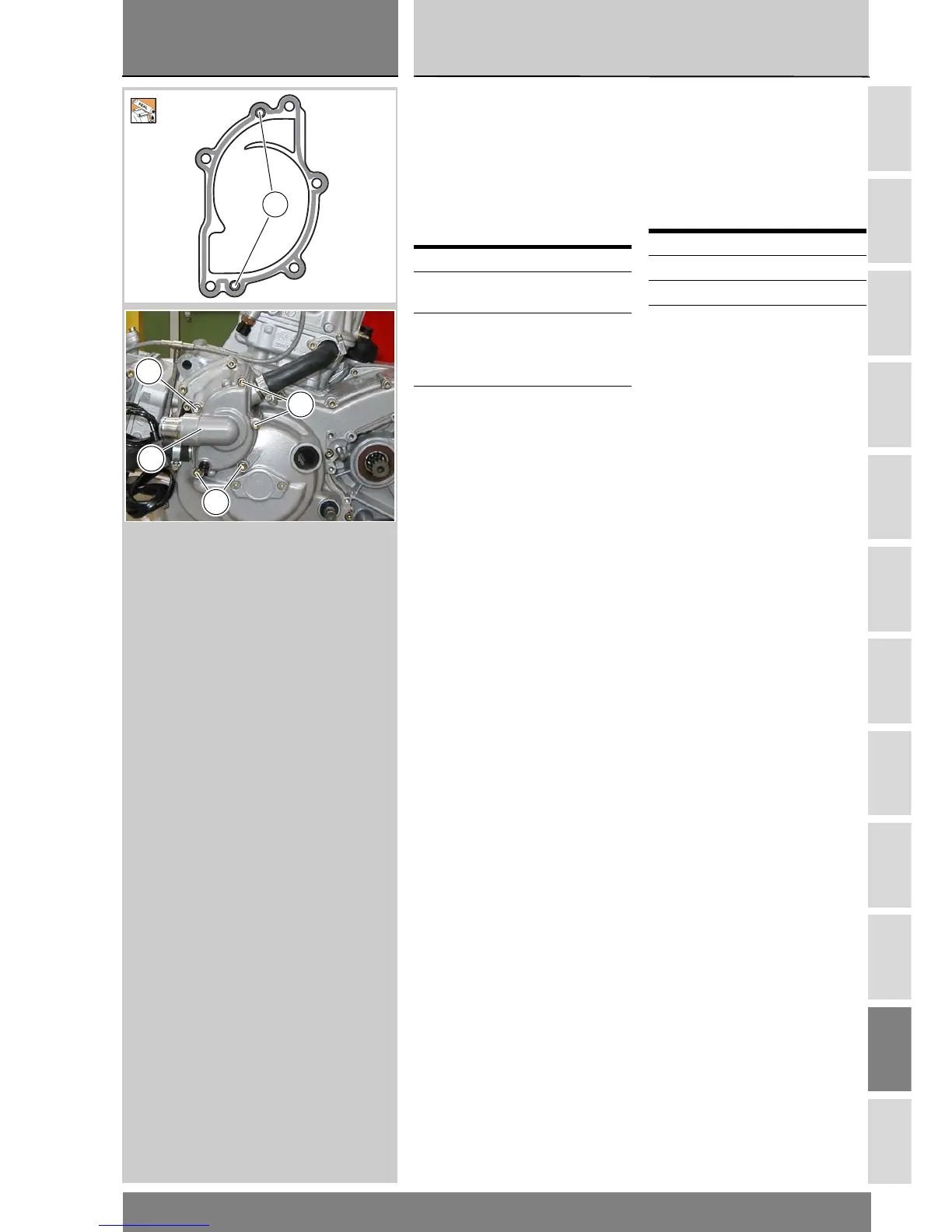

Inserire i grani di centraggio (11) sul
coperchio pompa e posizionare sul
carter il coperchio pompa acqua (12).
Impuntare le viti (13) di fissaggio
coperchio (12) e bloccarle alla coppia
prescritta (Sez. C 3)
Procedere al rimontaggio dei
componenti rimossi per le operazioni
descritte.
Operazioni Rif. Sez.
Installare il coperchio
alternatore
N 8
Eseguire il carica-
mento liquido
dell’impianto di raffred-
damento
D 4
Montare le carene late-
rali
E 2
Fit the alignment pins (11) to the
pump cover (12) and fit the pump
cover to the engine casing.
Start the retaining screws (13) in their
holes in the cover and tighten them to
the specified torque (Sect. C 3).
Refit any components you have
removed during the procedure.
Operations See Sect.
Fit generator cover N 8
Fill the cooling system D 4
Reassemble side
fairings
E 2
11
13
13
13
12
