Motore
Engine
sezione / section
N 4.2
69ST3 - M.Y. 2004 - edizione/edition 00

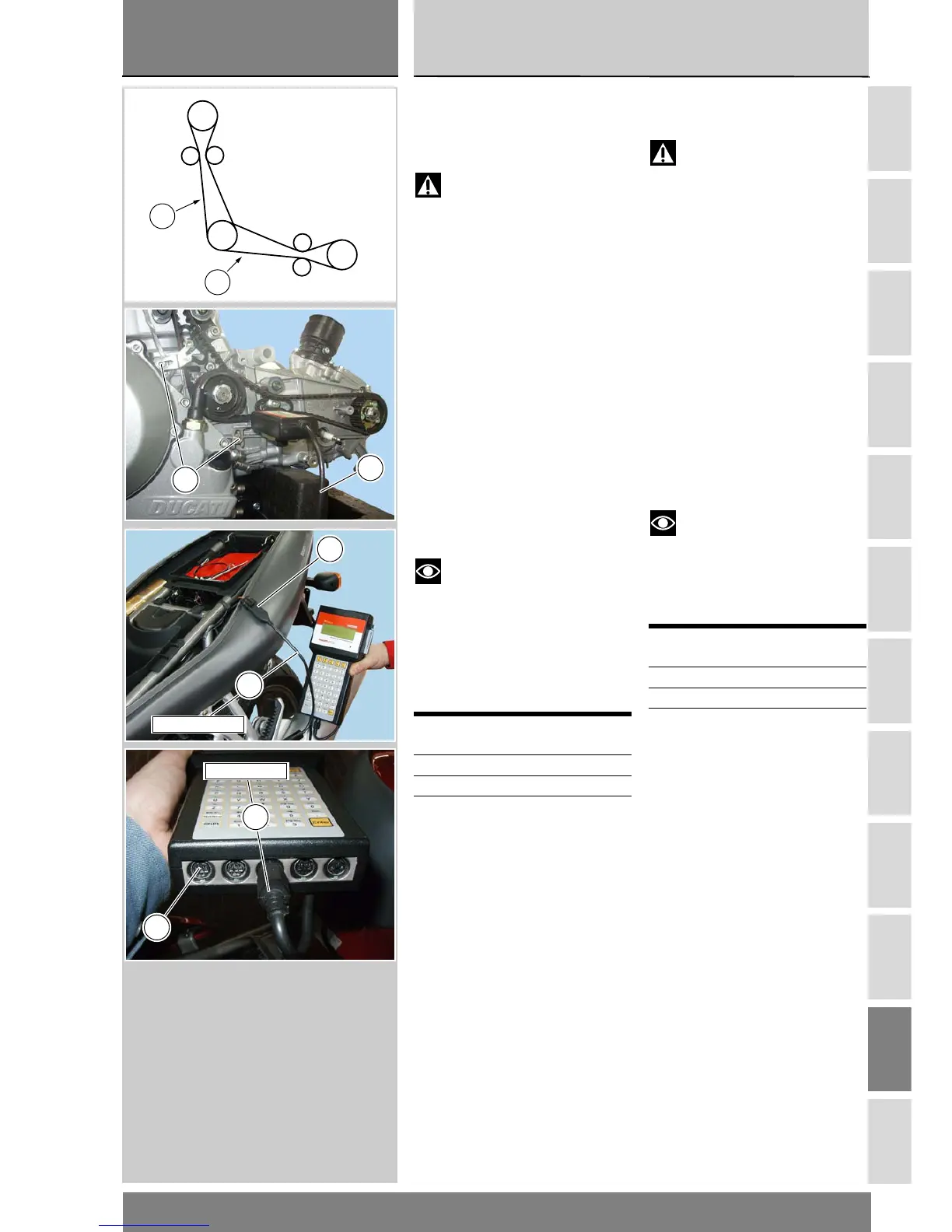

Eseguire il controllo del valore di
tensionamento e la eventuale
registrazione come di seguito
descritto.
Attenzione.
Controllare il valore di
tensionamento sui bracci (P) e (Q)
delle cinghie indicati in figura.
Collegare il cavo alimentazione (R) del
Mathesis alla presa di corrente della
moto (S).
Collegare il cavo (T) del lettore ottico
dei dati di tensionamento, alla porta
COM1 (U) del Mathesis. Fissare la
staffa di supporto del lettore ottico
utilizzando la vite di fissaggio (4) del
coperchio copricinghia. Direzionare il
led verde centrale del lettore ottico
verso la parte centrale del tratto della
cinghia, posizionando il lettore in asse
rispetto alla cinghia e da una distanza
di circa 1÷1,5 cm. Sollecitare
leggermente la cinghia con un dito e
leggere il valore della frequenza della
sua oscillazione (Hz) sul MATHESIS.
Note
Non sollecitare la cinghia
distribuzione più volte, poichè il
tempo minimo necessario al
MATHESIS per effettuare una lettura
è di 1 secondo.
Per i valori di tensionamento
controllarela tabella sotto riportata.
Cinghia Tensione
(±5 Hz)
Orizzontale 142 Hz
Verticale 142 Hz
Check belt tensioning and adjust as
described below, if necessary.
Warning
Check tension value on belt
sections (P) and (Q) as shown in the
figure.
Connect the power cable (R) of the
Mathesis tester to battery adaptor (S)
and connect adaptor to motorcycle
battery.
Connect the cable (T) of the optical
reader to COM1 (U) on the Mathesis
tester. Secure the optical reader
bracket through the belt guard
retaining screw (4). Aim the middle
green led of the optical reader at the
center of the belt section by
positioning the reader at the same
level of the belt at a distance of
1-1.5 cm. Lightly flick the belt with a
finger and then read frequency value
(Hz) on the MATHESIS tester.
Note
Do not flick several times, as
the MATHESIS tester needs at least
1 second to read the value.
Check taken values with the table
below.
Belt Tension
(±5 Hz)
Horizontal 142 Hz
Vertical 142 Hz
Verticale
Vertical
Orizzontale
Horizontal
MobileFisso
Fixed
Fisso
Fixed
Mobile
Rinvio
Layshaft
Q
P
4
T
S
R
514.1.034.1A
U
514.1.034.1A
R
