Epson Stylus Pro 4900/Epson Stylus Pro 4910 Revision A
APPENDIX Connection Diagram 434
Confidential

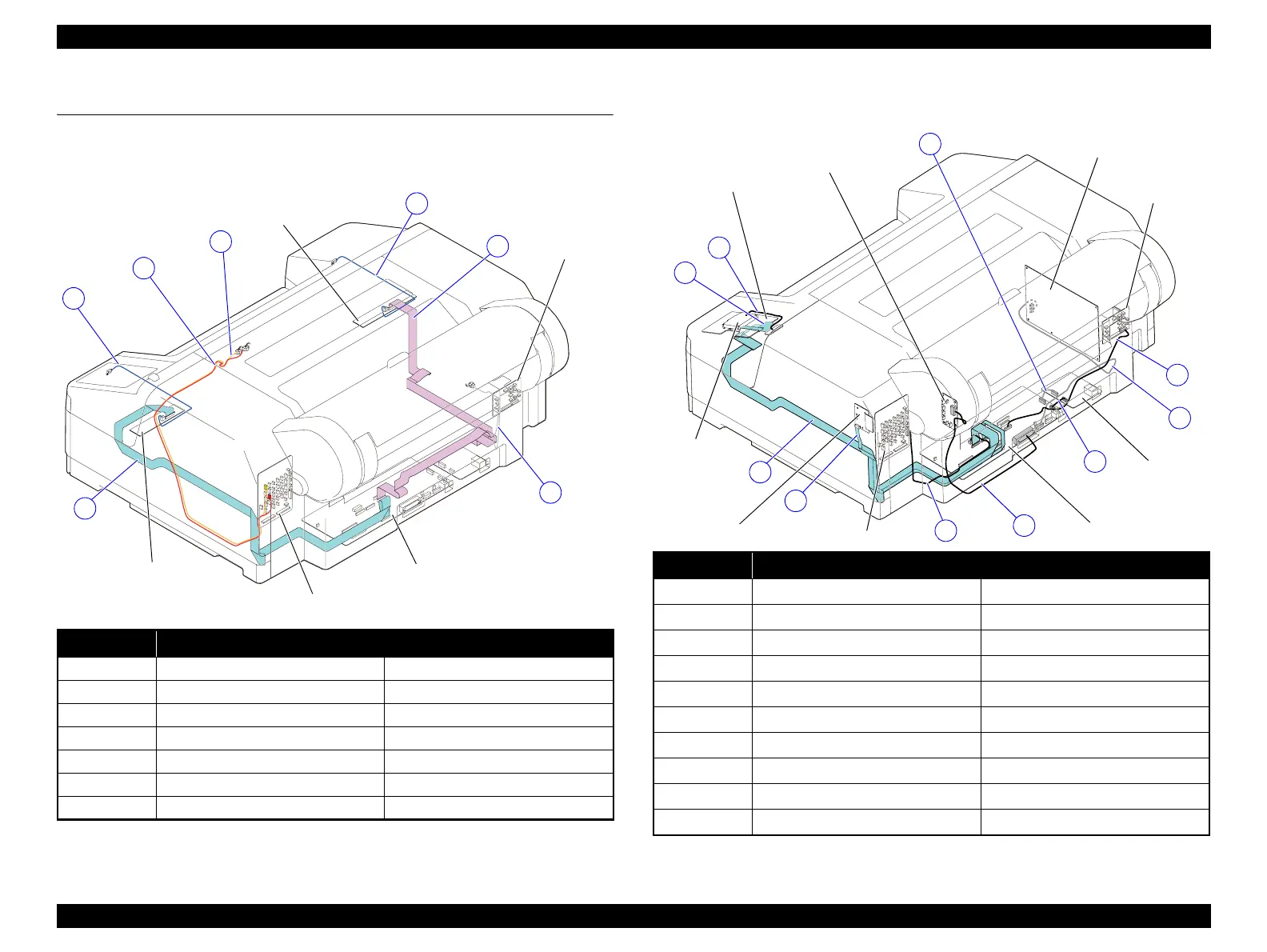

6.2 Connection Diagram
6.2.1 Housing
6.2.2 Electric Circuit Components 1
Cable No. Connection
1 Left IC Sensor HEAD_C Board (CN3)
2 Printer Cover Sensor SUB-B Board (CN226)
3 Printer Cover Sensor SUB-B Board (CN225)
4 Right IC Sensor HEAD_B Board (CN7)
5 HEAD_B Board (CN1) Main Board (CN500)
6 Rear Unit Sensor SUB-C Board (CN314)
7 HEAD_C Board (CN1) Main Board (CN400)
1
4
2
3
5
6
7
Main Board
HEAD_C Board
SUB-C Board
HEAD_B Board
SUB-B Board
Cable No. Connection
1
LED Board (CN3) LED Board (CN3)
2
Control Panel Board LED Board (CN11
3
LED Board (CN1) Main Board (CN9)
4
AID Board (CN1) Main Board (CN8)
5
SUB-B Board (CN202) Main Board (CN202)
6
SUB-D Board Main Board (CM600)
7
Network Board (CN701) Main Board (CN701)
8
Power Supply Board (CN1) Main Board (CN1)
9
SUB-C Board (CN301) Main Board (CN301)
10
Network Board (CN701) Main Board (CN700)
1
3
2
4
5
6
8
9
10
7
SUB-C Board
Main Board
LED Board
AID Board
Power Supply Board
SUB-B Board
SUB-D Board
Network Board
Control
Panel Board
