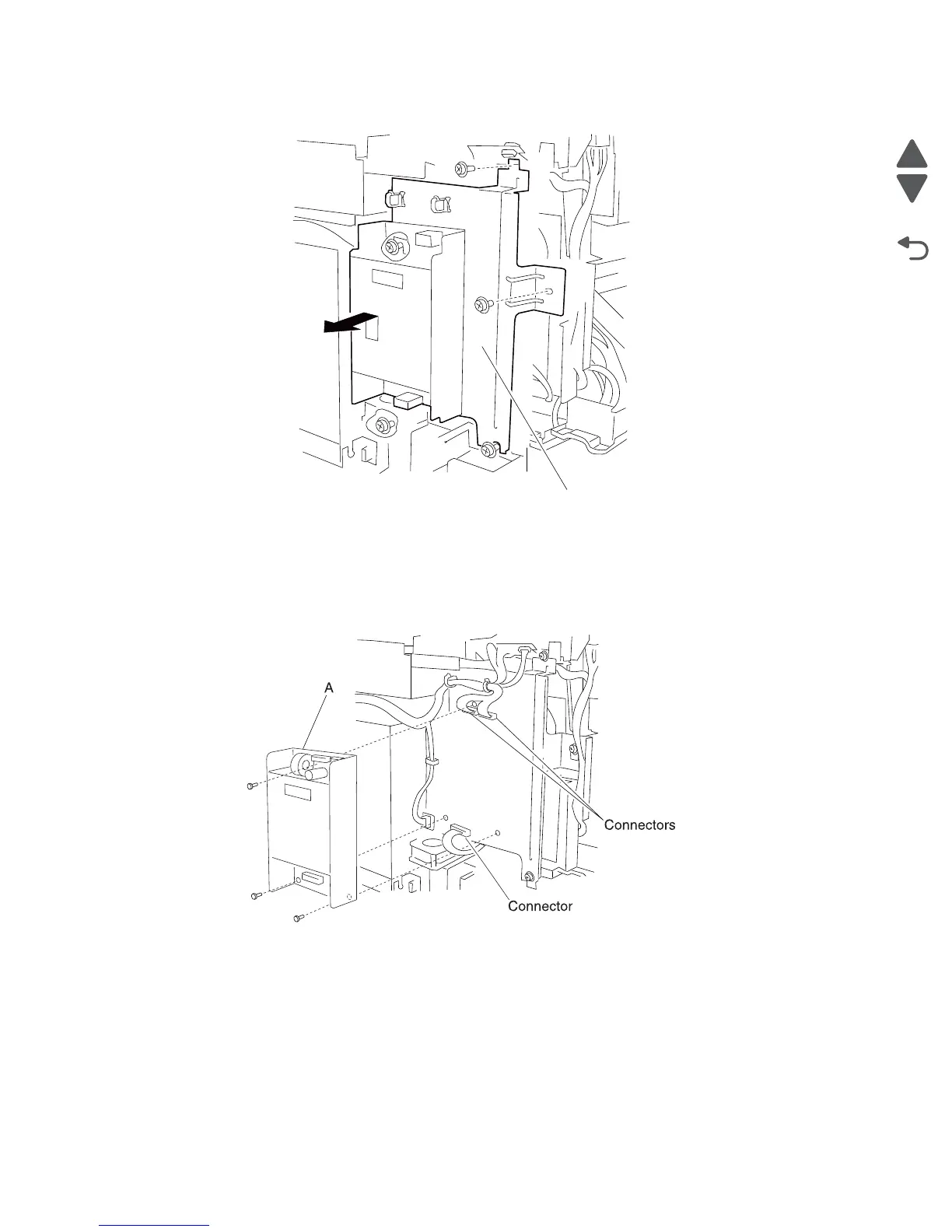

24V LVPS card assembly removal
1. Disconnect the three connectors from the 24V LVPS card assembly (A).
2. Remove the three screws securing the 24V LVPS card assembly (A).
3. Remove the 24V LVPS card assembly (A).
5V LVPS card bracket assembly removal
1. Remove the rear cover assembly. See “Rear cover assembly removal” on page 4-5.
2. Remove the rear upper cooling fan bracket assembly. See “Rear upper cooling fan bracket assembly
removal” on page 4-111.
3. Remove the developer / transfer roll HVPS card assembly. See “Developer / transfer roll HVPS card
assembly removal” on page 4-112.
4. Remove the lower printer engine card bracket assembly. See “Lower printer engine card bracket
assembly removal” on page 4-90.
5. Disconnect the six connectors from the 5V LVPS card bracket assembly (A).
