Floor Shift Interlock Adjustment procedure in the
Transmission section..
(6) Install upper and lower cover on steering col-
umn.
(7) Install tilt lever.
(8) Connect negative cable to battery.
SPECIFICATIONS
TORQUE
Description Torque
2.7L Camshaft Position Sensor Screw ..... 12N·m
(105 in. lbs.)
3.2/3.5L Camshaft Position Sensor Screw . . 12 N·m
(105 in. lbs.)
Engine Coolant Sensor ....... 28N·m(20ft.lbs.)
2.7L Crankshaft Position Sensor Screw . . . 12 N·m
(105 in. lbs.)
3.2/3.5L Crankshaft Position Sensor Screw . . 12 N·m
(105 in. lbs.)
2.7L Ignition Coil........... 6.2N·m(55in.lbs.)
3.2/3.5L Ignition Coil ........ 6.7N·m(60in.lbs.)
Knock Sensor ............... 10N·m(7ft.lbs.)
2.7L Map Sensor ............ 2N·m(20in.lbs.)
3.2/3.5L Map Sensor .......... 2N·m(20in.lbs.)
2.7L Spark Plugs .......... 17.6 N·m (13 ft. lbs.)
3.2/3.5L Spark Plugs ......... 28N·m(20ft.lbs.)
SPARK PLUGS
Engine Spark Plug Gap Thread Size
2.7L RE10PMC5 0,048 TO 0,058 in. 14mm (1 in.) reach
3.2L RC12PEC5 0.048 TO 0.053 in. 14 mm (3/4 in.) reach
3.5L RC12PEC5 0.048 TO 0.053 in. 14 mm (3/4 in.) reach

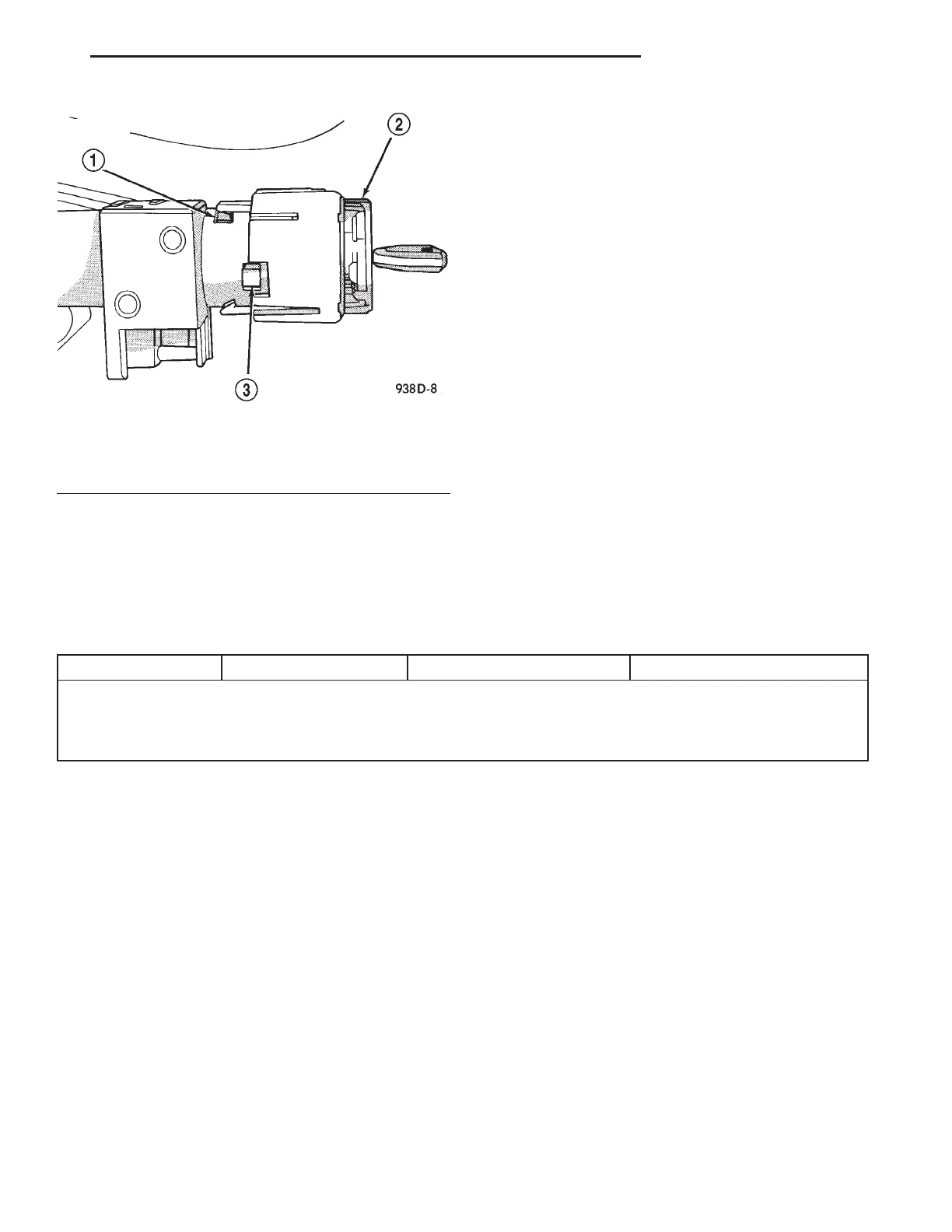

Fig. 28 Lock Cylinder Installation
1 – LOCK CYLINDER HOUSING
2 – LOCK CYLINDER
3–TAB
LH IGNITION SYSTEM 8D - 11
REMOVAL AND INSTALLATION (Continued)
