V1.2.2
CMS32L051 User Manual |Chapter 12 Universal Serial Communication Unit
www.mcu.com.cn 336 / 703
(4) Process flow (continuous transmit mode).

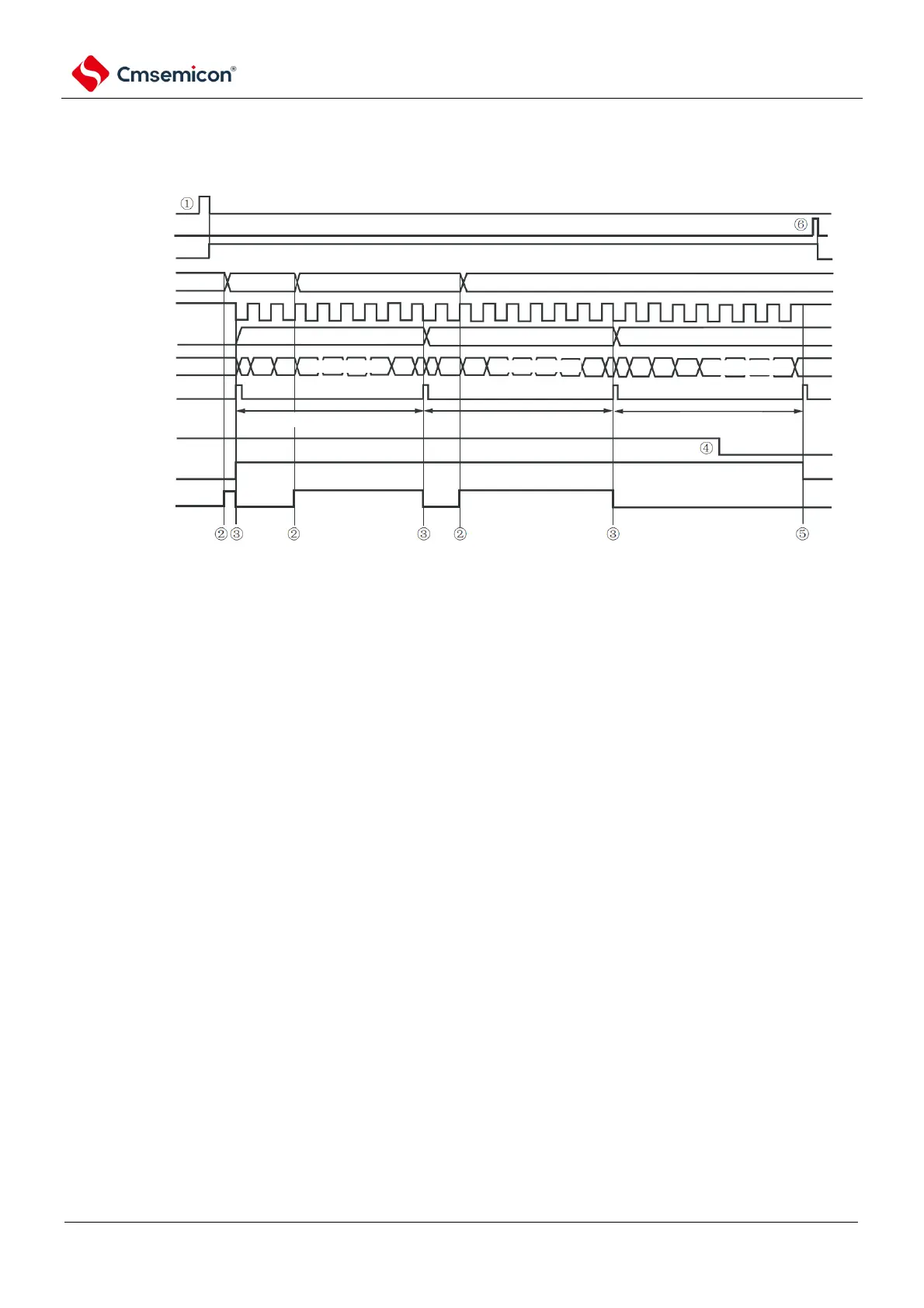

Figure 12-29 Timing diagram of the master transmission (continuous transmit mode)
(type 1: DAPmn=0, CKPmn=0)
SCLKp pin
SDOp pin
INTSSPIp
shift register mn
TSFmn
SDRmn
SEmn
STmn
SSmn
BFFmn
MDmn0
Note
transmit data transmit data transmit data
shift operation
shift operation
shift operation
transmit data1
transmit
data1
transmit data2
transmit data2
transmit data3
transmit data3
Note If the BFFmn bit of the serial status register mn (SSRmn) is 1 (when valid data is saved in the serial data register
mn (SDRmn)) is given The SDRmn register writes the transmitted data and overrides the transmitted data.
Note that the MDmn0 bit of the serial mode register mn (SMRmn) can be overridden even during operation. However, in
order to catch up with the end of the transmission interruption of the last transmitted data, it must be overwritten
before the last bit of transmission begins.
Remarks m: Unit number (m=0, 1) n: Channel number (n=0~3) p: SSPI number (p=00, 01, 10, 11, 20, 21.) )
mn=00~03, 10~11
