Ricoh D014 - Punch Motor

REPLACEMENT AND ADJUSTMENT
B830 38 SM

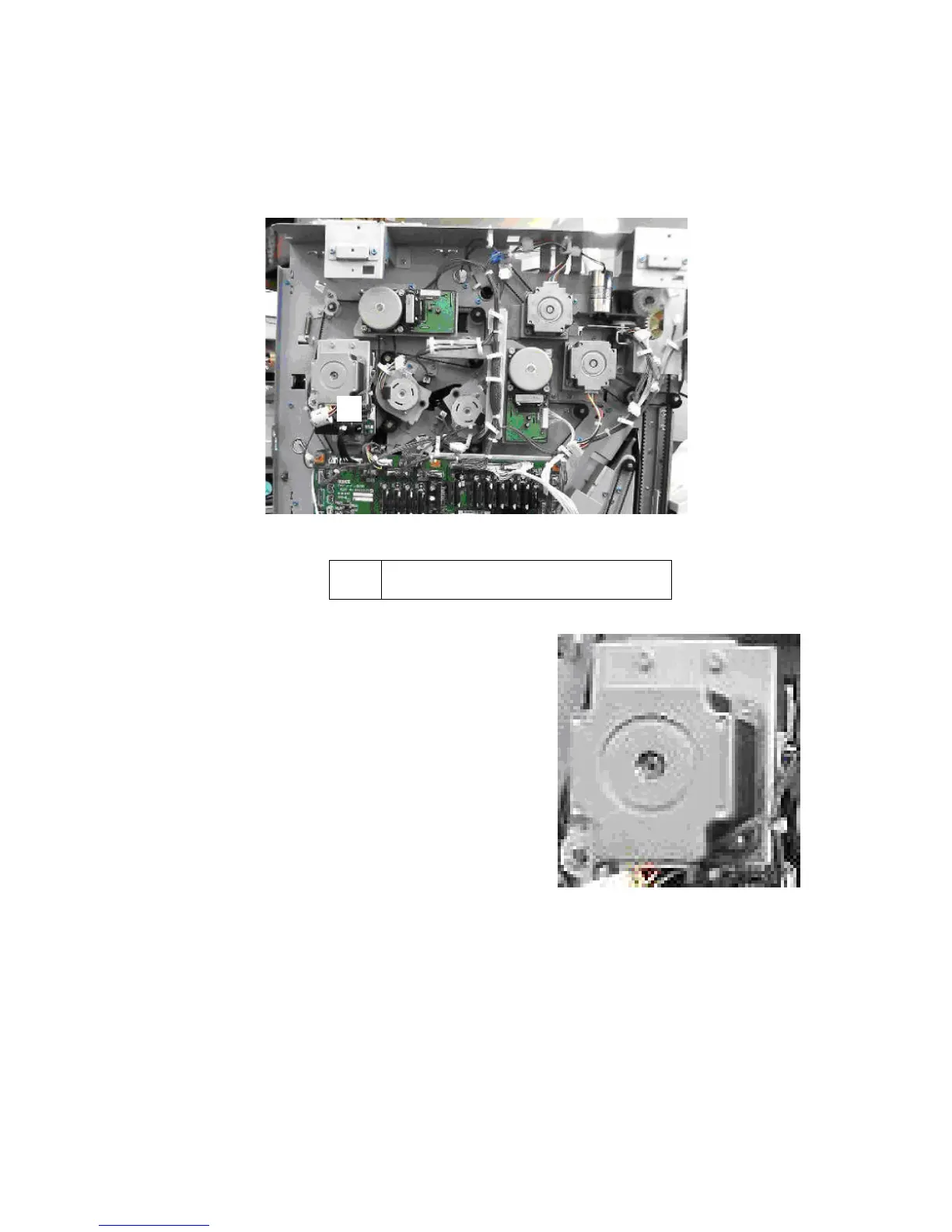

1.9.4 PUNCH MOTOR

Punch Motor
Punch Motor
• Rear cover (

1.1.4)
[A] Punch motor bracket (

x3,

x2,

x1,
Timing belt x1)
[B] Punch motor (

x2)

[A]
[B]
