Ricoh D014 - Shift Tray Jogger Unit; Jogger Unit Mechanical Layout

DETAILS
B830 62 SM
3.12 SHIFT TRAY JOGGER UNIT

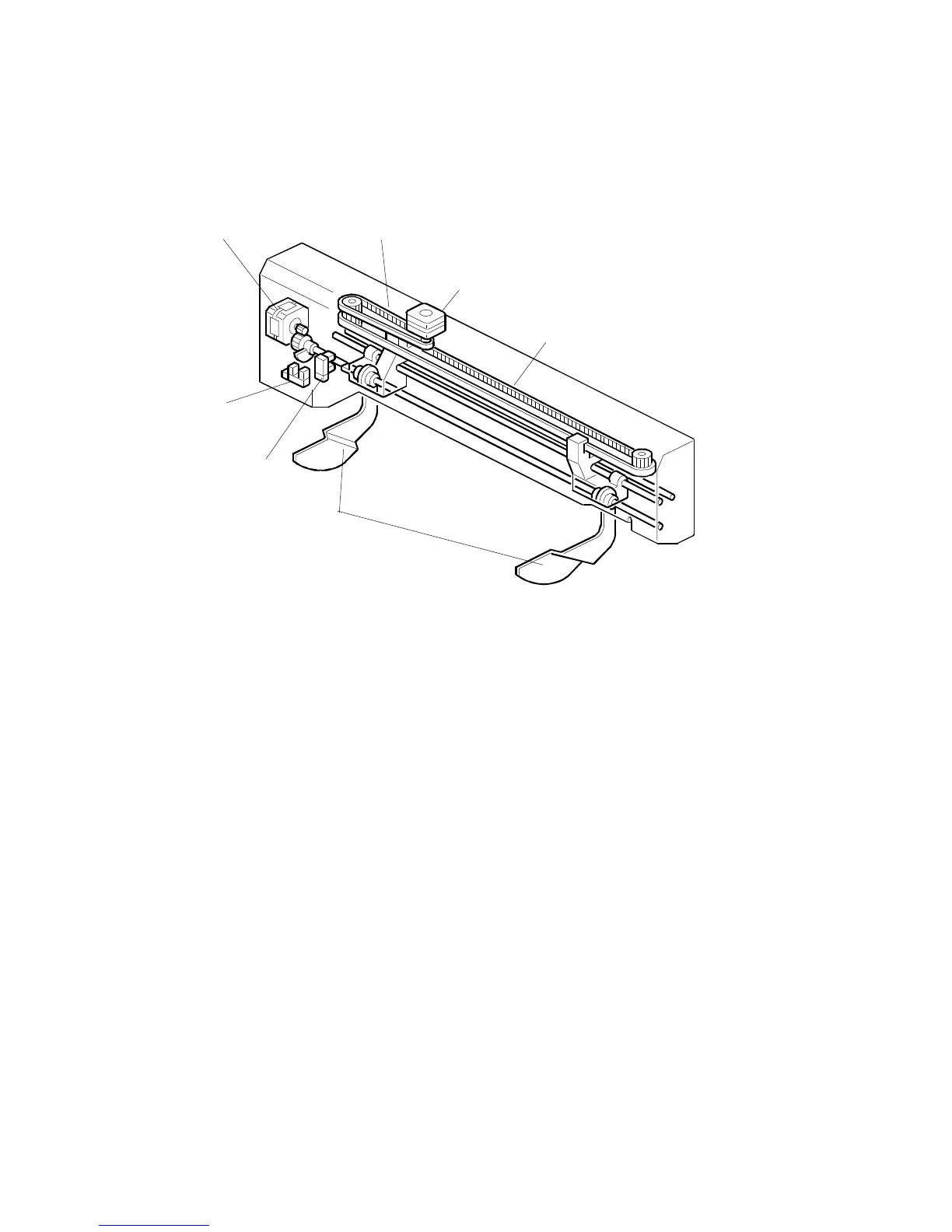

3.12.1 JOGGER UNIT MECHANICAL LAYOUT
1. Shift Tray Jogger Retraction Motor
2. Shift Tray Jogger Motor Timing Belt
3. Shift Tray Jogger Motor
4. Shift Tray Jogger Fence Timing Belt
5. Shift Tray Jogger Fences
6. Shift Tray Jogger HP Sensor
7. Shift Tray Jogger Lift HP Sensor
B830D003.WMF
1
2
3
4
5
6
7
