RM0444 Rev 5 1005/1390
RM0444 Universal synchonous receiver transmitter (USART)
1138

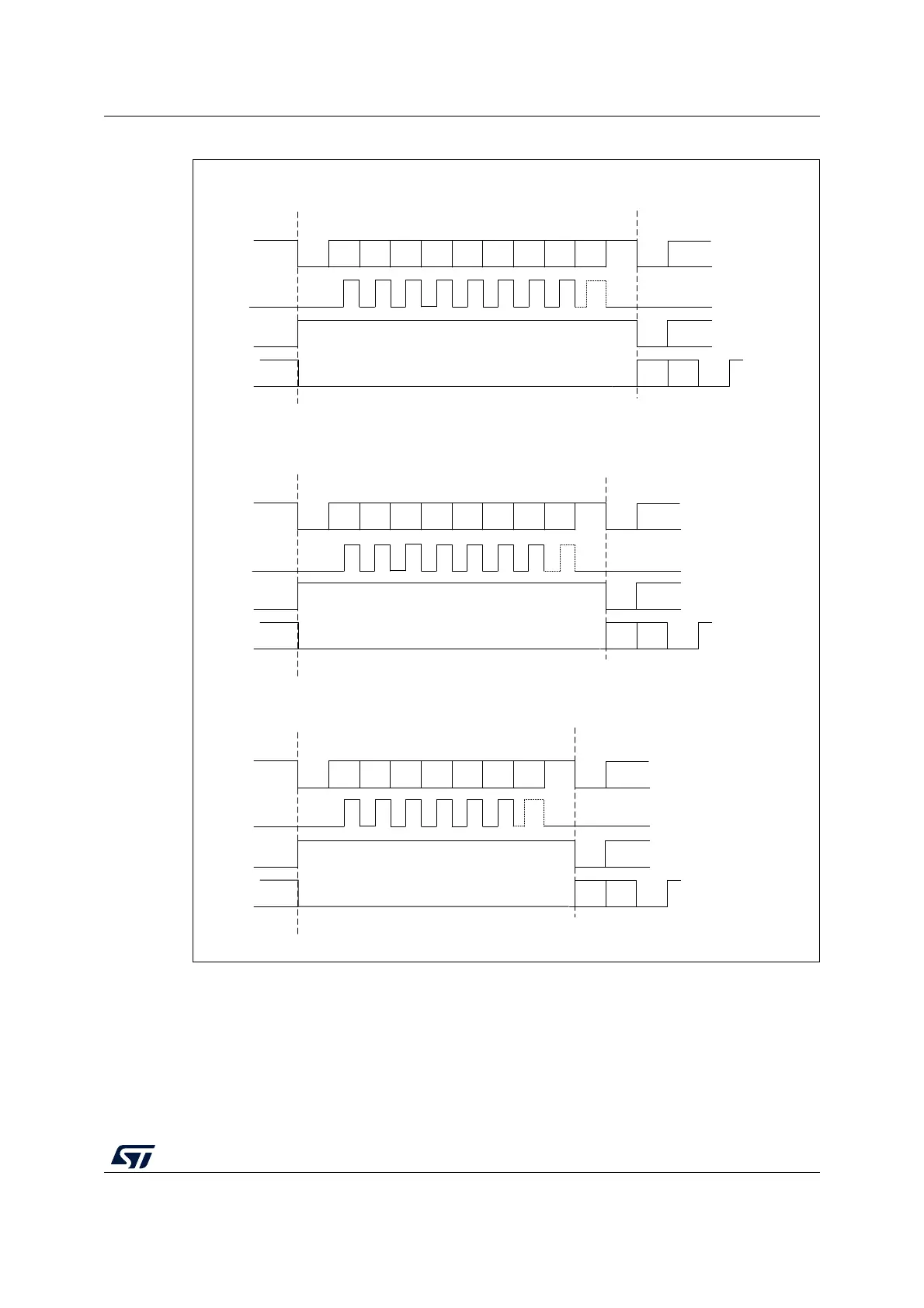

Figure 315. Word length programming
MS33194V2
Bit0 Bit1 Bit2 Bit3 Bit4 Bit5 Bit6 Bit7 Bit8
Start
bit
Stop
bit
Next
Start
bit
Idle frame
9-bit word length (M = 01 ), 1 Stop bit
Possible
Parity
bit
Break frame
Data frame
Clock **
Start
bit
Stop
bit
Start
bit
Stop
bit
Bit0 Bit1 Bit2 Bit3 Bit4 Bit5 Bit6 Bit7
Start
bit
Stop
bit
Next
Start
bit
Idle frame
8-bit word length (M = 00 ), 1 Stop bit
Possible
Parity
bit
Break frame
Data frame
Clock **
Start
bit
Stop
bit
Start
bit
Stop
bit
Bit0 Bit1 Bit2 Bit3 Bit4 Bit5 Bit6
Start
bit
Stop
bit
Next
Start
bit
Idle frame
7-bit word length (M = 10 ), 1 Stop bit
Possible
Parity
bit
Break frame
Data frame
Clock
** LBCL bit controls last data clock pulse
**
Start
bit
Stop
bit
Start
bit
Stop
bit
