1-74 BASIC OVERVIEW INTRODUCCIÓN GENERAL

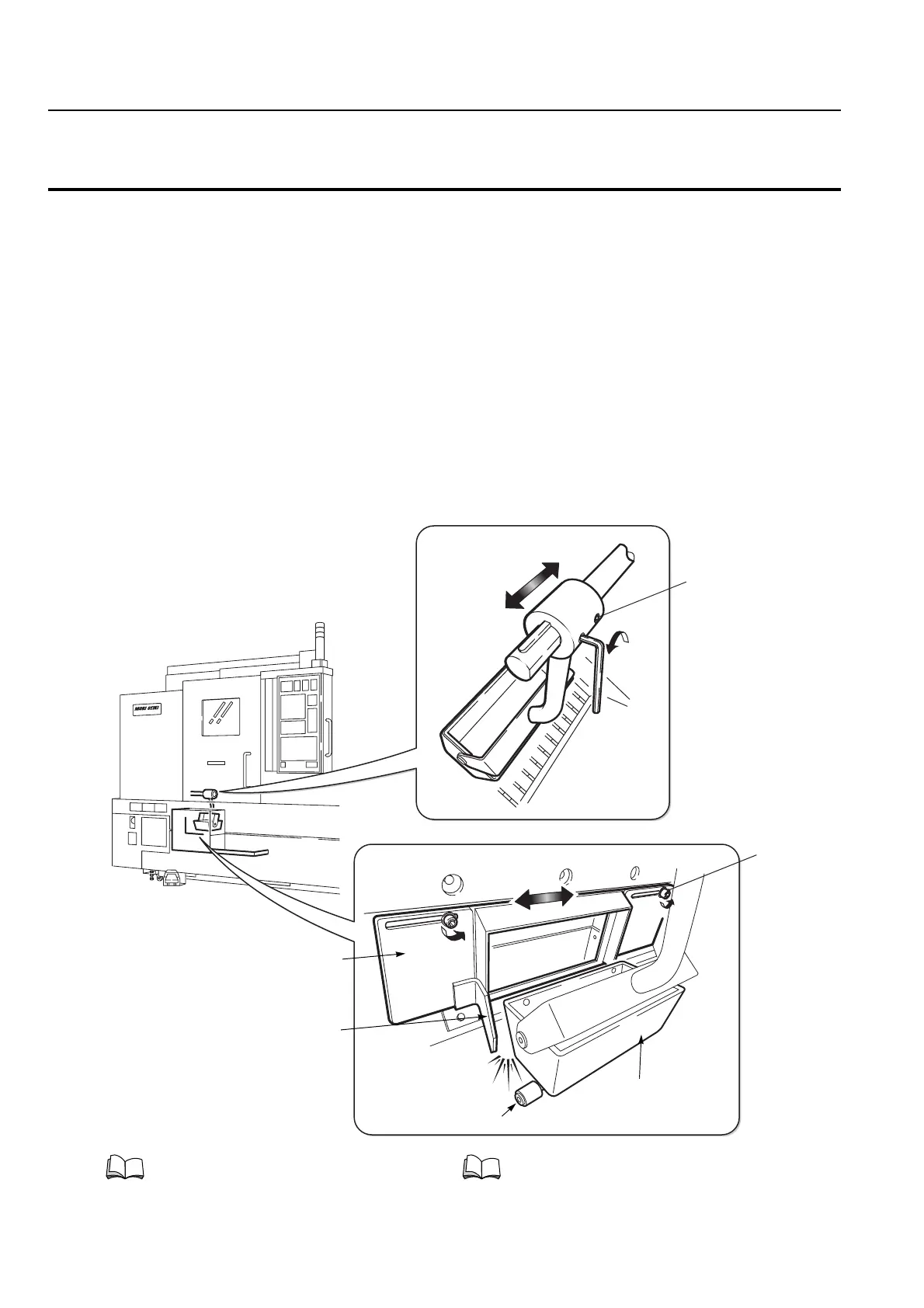

16 ADJUSTING THE WORK UNLOADER (BUILT-IN TYPE)
AJUSTE DEL DESCARGADOR DE PIEZAS (DE TIPO INTEGRADO)
Before using the work unloader, adjust the position
as follows:
<Procedure>
1) Open the front door.
2) Loosen the two hexagon socket set screws (A).
3) Move the work unloader to a position where it will
not interfere with the chuck.
4) Tighten the two hexagon socket set screws (A)
again.
5) Check that the bucket roller is aligned along the
guide of the exit cover.
6) Check that the bucket does not interfere with the
exit cover.
7) If the bucket does interfere, loosen the two hexa-
gon socket head cap screws (B) to adjust the
position of the bucket.
Antes de utilizar el descargador de piezas, ajuste la posición
tal y como se indica a continuación:
<Procedimiento>
1) Abra la puerta delantera.
2) Afloje los dos tornillos de fijación con cabeza hueca
hexagonal (A).
3) Desplace el descargador de piezas hasta una posición
en la que no interfiera con el plato.
4) Ciña de nuevo los dos tornillos de fijación con cabeza
hueca hexagonal (A).
5) Compruebe que el rodillo del recipiente esté alineado
con la guía de la cubierta de salida.
6) Compruebe que el recipiente no interfiera con la
cubierta de salida.
7) En caso de que se produzca tal interferencia, afloje los
dos tornillos de fijación con cabeza hueca hexagonal (B)
para ajustar la posición del recipiente.
(A)
(B)
Exit Cover
Cubierta de salida
Guide
Guía
Bucket Roller
Rodillo del recipiente
Bucket
Recipiente
For details on the in-machine running type
work unloader, refer to "IN MACHINE RUN-
NING TYPE WORK UNLOADER
(OPTION)" (page 2-495).
Para mayor información acerca del descargador
de piezas de tipo funcionamiento integrado en la
máquina, consulte "DESCARGADOR DE PIEZAS
DE TIPO INTEGRADO (OPCIONAL)" (página
2-495).
