2-535MACHINE OPERATIONS OPERACIONES DE MECANIZADO

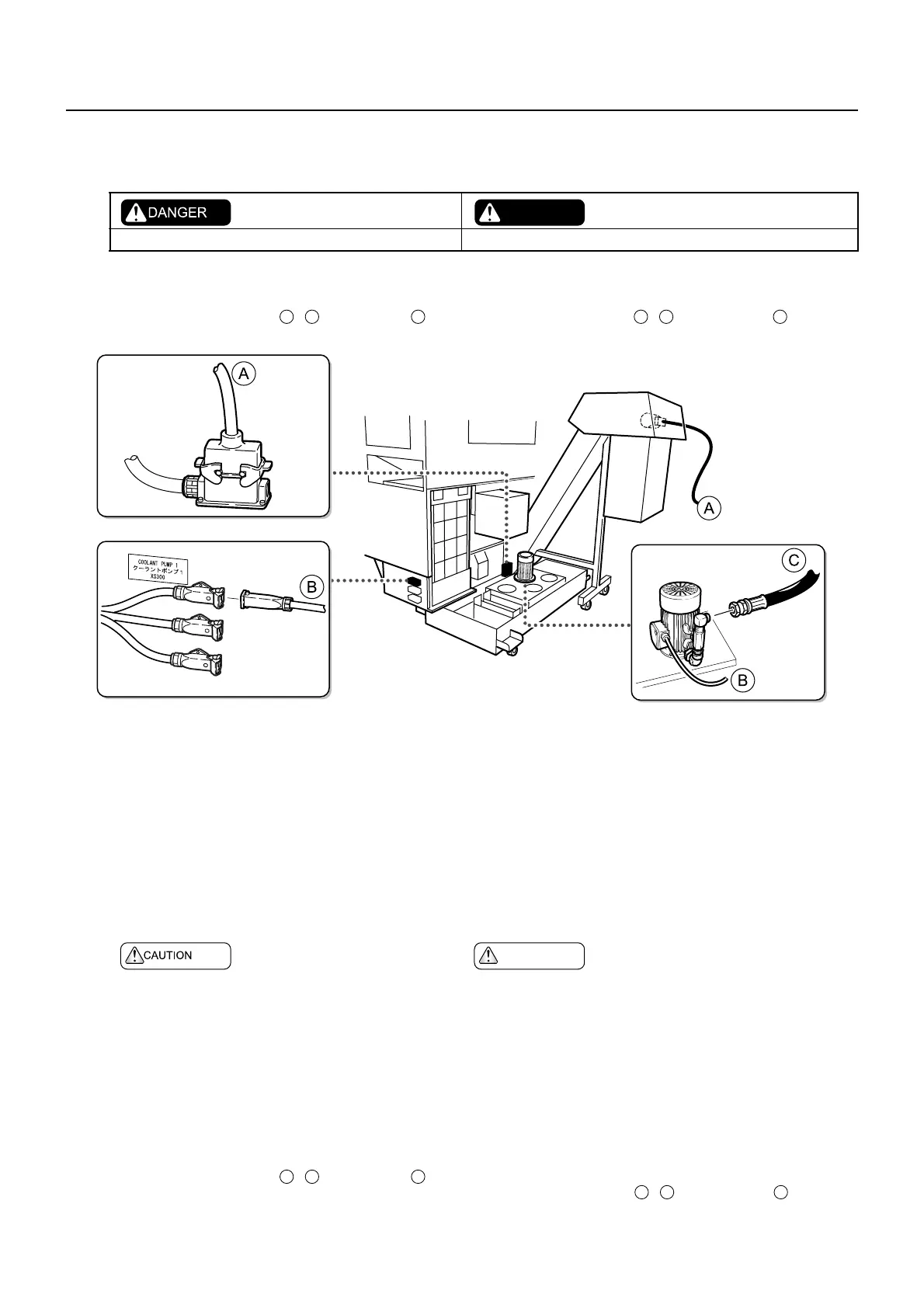

28-9-4 Cleaning Coolant Tank and Filter (Chip Conveyor Rear Discharge Specifications)
Limpieza del depósito de refrigerante y filtro (características del modelo de transportador de virutas con
descarga posterior)
<Procedure>
1) Turn OFF the main power.
2) Remove the cables , and the hose .
<Procedimiento>
1) DESCONECTE la alimentación principal.
2) Extraiga los cables , y la manguera .
3) Wait until the coolant level is stabilized after the
coolant inside machine is returned to the coolant
tank.
4) Loosen the jack bolts underneath the tank.
5) Remove the pumps.
6) Pull the coolant tank outward.
7) Remove the coolant filters.
8) Drain coolant using a dedicated suction device.
9) Clean the tank with a spade or shovel.
10) Blow compressed air through the coolant filters.
3) Espere a que se estabilice el nivel de refrigerante una
vez que el refrigerante de la máquina haya regresado al
depósito.
4) Afloje los pernos de apriete que están bajo el depósito.
5) Retire las bombas.
6) Tire del depósito de refrigerante hacia fuera.
7) Retire los filtros de refrigerante.
8) Drene el refrigerante utilizando un dispositivo de
aspiración especial.
9) Limpie el refrigerante con una hazada o una pala.
10) Limpie los filtros de refrigerante con aire comprimido.
11) Remount the coolant filters.
12) Push the coolant tank back.
13) Tighten the jack bolts.
14) Remount the coolant pumps.
15) Connect the cables , and the hose .
11) Vuelva a instalar los filtros de refrigerante.
12) Empuje el depósito de refrigerante para devolverlo a su
posición primitiva.
13) Apriete los dos pernos de fijación y nivelación.
14) Vuelva a instalar las bombas de refrigerante.
15) Conecte los cables , y la manguera .
PELIGRO
Turn OFF the main power. DESCONECTE la alimentación principal.
A B C A B C
PRECAUCION
1. Protective glasses must be worn to prevent
eye damage from chips or foreign matter
(those who wearing glasses included).
2. Take care to prevent excessive spray of cool-
ant and chips.
1. Deberá utilizar gafas protectoras para evitar sufrir
lesiones provocadas por virutas o materias extrañas
(unas gafas normales no le servirán para este pro-
pósito).
2. Tenga cuidado para evitar que se produzca un des-
parrame excesivo de refrigerante y virutas.
A B C
A B C
To Next Page
