2-380 MACHINE OPERATIONS OPERACIONES DE MECANIZADO
19-1 Hole Machining Canned Cycle List (G Codes)
Lista de ciclo fijo de mecanizado de orificio (Códigos G)
The operation methods called by the hole machining
canned cycle G codes, typical applications and cau-
tions are described here.
A continuación se describen los métodos operativos convoca-
dos mediante los códigos G del ciclo fijo de mecanizado de
orificios, sus aplicaciones típicas y precauciones relativas.
19-1-1 Face Hole Machining Canned Cycle
Ciclo fijo de mecanizado de orificio en superficie frontal
The face hole machining canned cycle indicates the
canned cycle in which hole machining is executed by
the Z-axis with positioning executed by the combina-
tion of X-, C-, and Y-axes.
El ciclo fijo de mecanizado de orificio de cara indica el ciclo fijo
en el que el mecanizado de orificio se ejecuta por el eje Z con
posicionamiento ejecutado por la combinación de los ejes X,
C y Y.

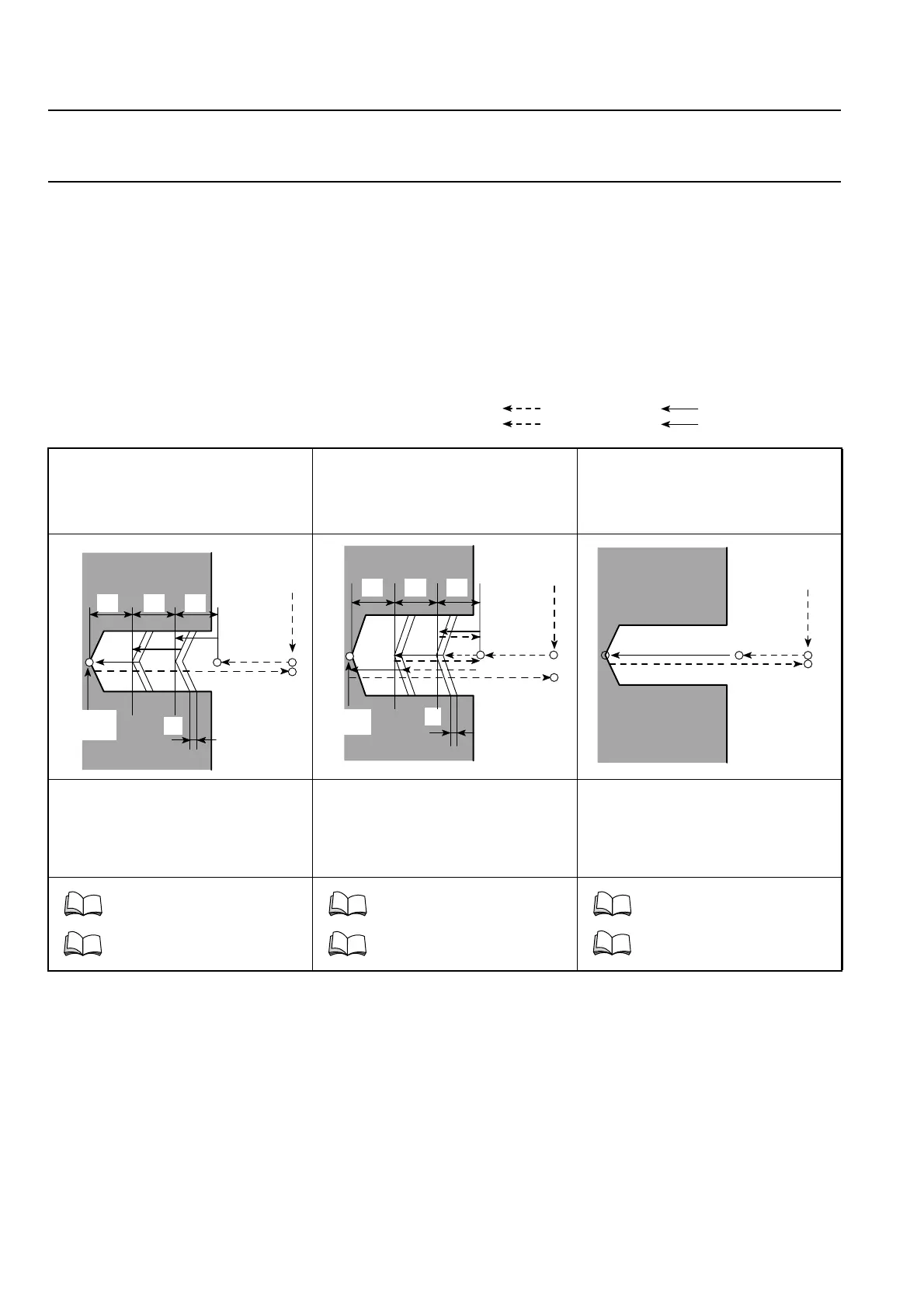

Rapid Traverse Cutting Feed
Avance rápido Avance durante el corte
G83 High-speed deep hole drilling
(Parameter #8115 = 1)
G83 Taladrado de orificio
profundo a alta velocidad
(Parámetro N°8115 = 1)
G83 Deep hole drilling
(Parameter #8115 = 0)
G83 Taladrado de orificio
profundo
(Parámetro N°8115 = 0)
G83 Spot drilling
G83 Punteado
Deep hole drilling
Q: Depth of cut per pass
d: Retraction stroke
Taladrado de orificio profundo
Q: Profundidad de corte por cada pase
d: Distancia de la carrera de retracción
Deep hole drilling
Q: Depth of cut per pass
d: Clearance amount
Taladrado de orificio profundo
Q: Profundidad de corte por cada pase
d: Distancia de separación
Centering drilling shallow holes
Centrado de orificios de taladrado de
poca profundidad
d
Q Q Q
Point R
Punto R
Initial Point
Punto inicial
Dwell
Pausa
d
QQQ
Point R
Punto R
Initial Point
Punto inicial
Dwell
Pausa
Point R
Punto R
Initial Point
Punto inicial
Page 2-386
Página 2-386
Page 2-388
Página 2-388
Page 2-394
Página 2-394
To Next Page
