2-437MACHINE OPERATIONS OPERACIONES DE MECANIZADO
20-3 Chuck-Work Programming (2)
Programación de trabajo en plato (2)
<Dimensions of Blank Workpiece> <Dimensiones de la pieza bruta>
20-3-1 1st Process
1er proceso
1) Determine which side to be machined and which
side to be chucked.
1) Determine qué lado se mecanizará y qué lado se
sujetará.
The right side in the part drawing should be
chucked to machine the left side.
El lado derecho del plano de pieza deberá sujetarse al
lado izquierdo de la máquina.
20
C1 C1
C1
C1
C1
40
30
70
50
25
75
43
φ
φ
φ
φ
φ

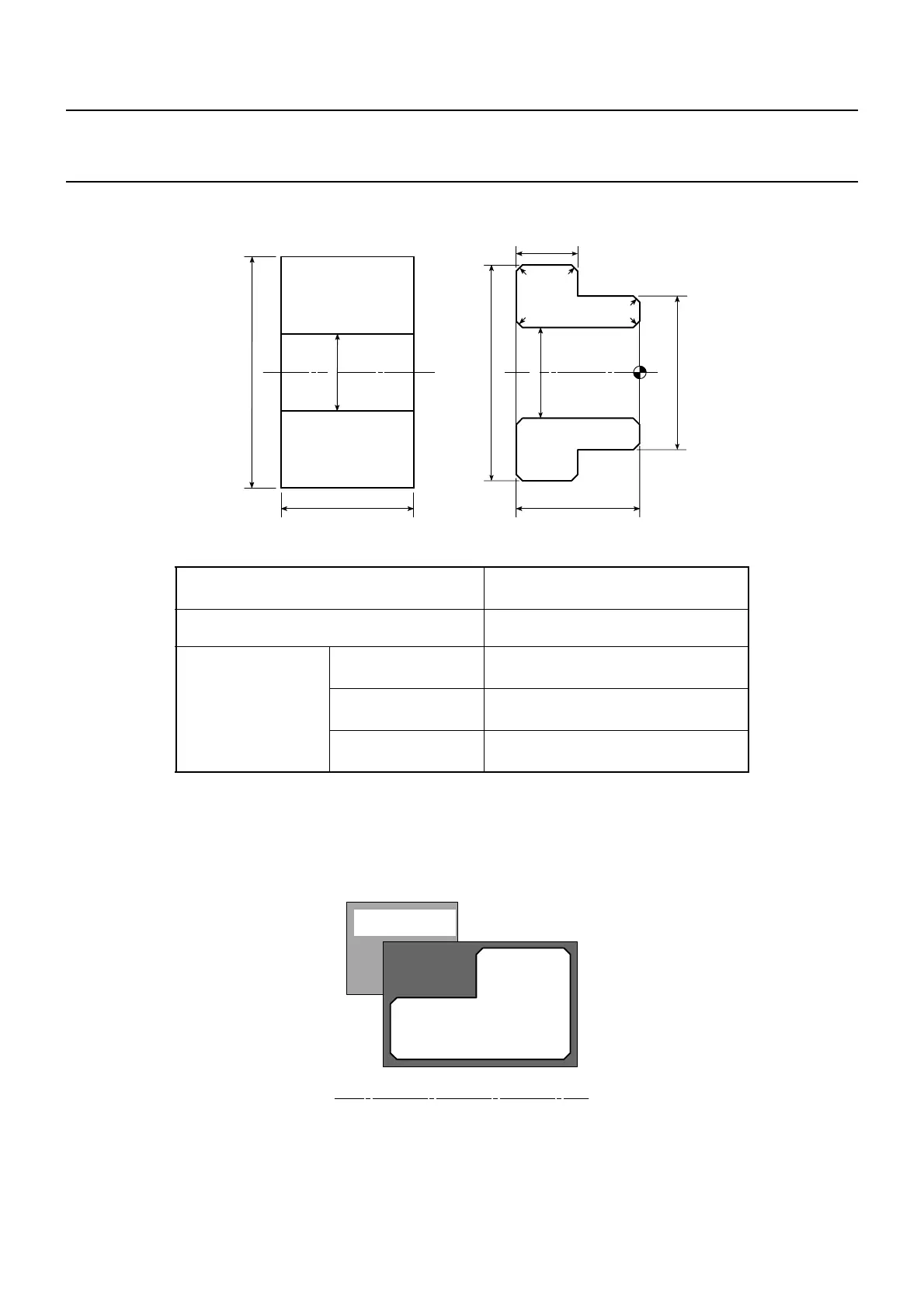

<Blank Workpiece Drawing>
<Plano de pieza bruta>
<Part Drawing>
<Plano de pieza>
Blank Workpiece
Pieza bruta
Data
Datos
Material
Material
AISI 1045 (Carbon steel)
AISI 1045 (Acero carbónico)
Dimensions (mm)
Dimensiones (mm)
O.D.
D.E.
φ75
I.D.
D.I.
φ25
Length
Longitud
43
Soft Jaw
Mordaza blanda
