1-79BASIC OVERVIEW INTRODUCCIÓN GENERAL
17-2 Axis Control and Direction
Control del eje y dirección
This section describes movement along the con-
trolled axes and its relationship with the program.
En esta sección se describe el movimiento en los ejes contro-
lados y su relación con el programa.

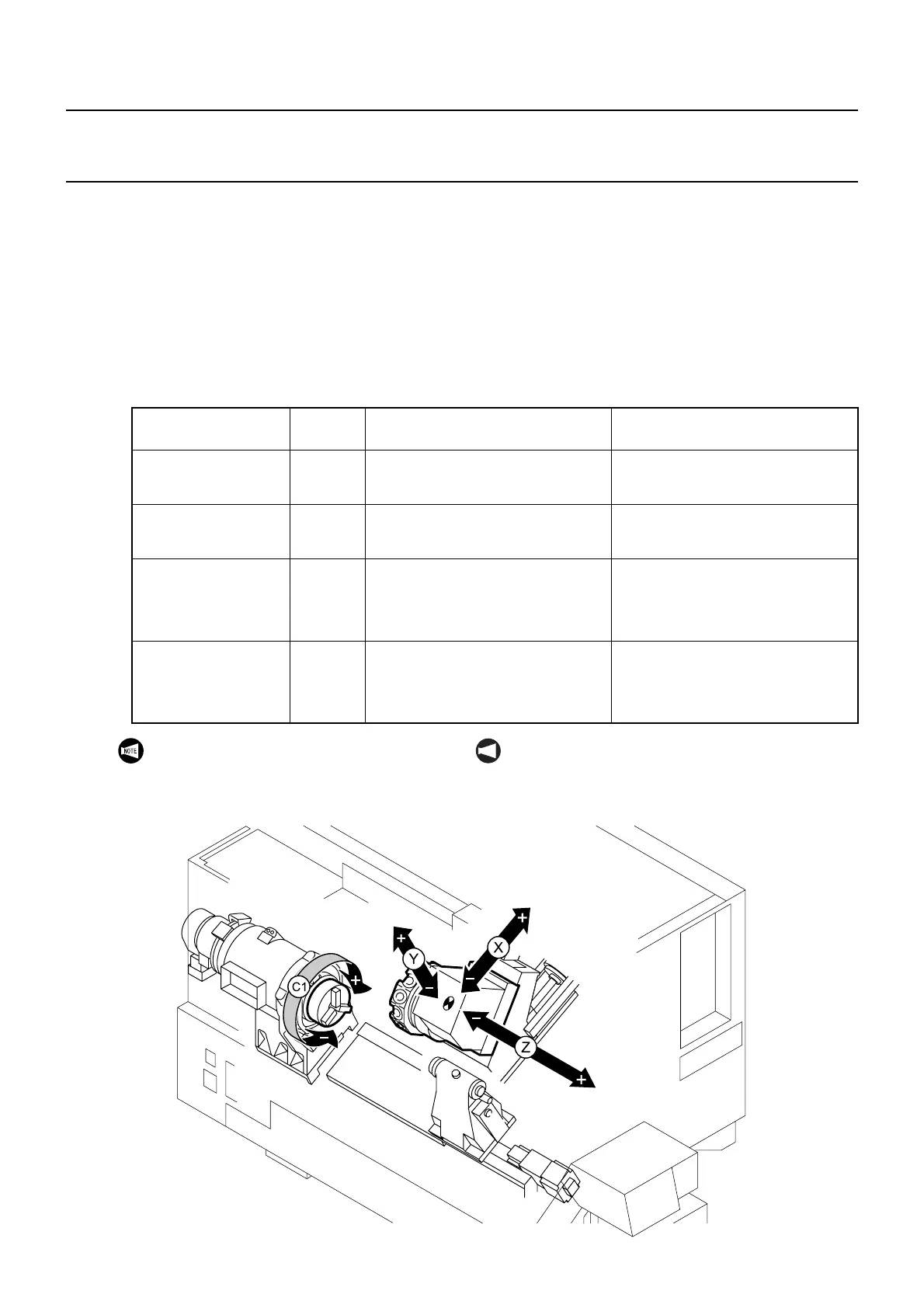

17-2-1 Movement along the Controlled Axes
Movimiento a lo largo de los ejes controlados
This section deals with axis definitions and how axis
movement is defined in programming.
Esta sección trata sobre las definiciones de los ejes y sobre
cómo se define el movimiento del eje en la programación.
<NL Series>
For the NL series, the controlled axes and their travel
directions are determined as follows:
<Serie NL>
En lo que respecta a la serie NL, los ejes controlados y sus
direcciones de desplazamiento se determinan como se indica
a continuación:
Axis
Eje
Unit
Unidad
+ and − Direction Sentido + y −
X
Turret
Torr eta
+ direction:
The direction in which the machining
diameter increases.
Sentido +:
Sentido en el que el diámetro de
mecanizado aumenta.
Z
Turret
Torr eta
+ direction:
The direction in which a cutting tool
moves away from the spindle.
Sentido +:
Dirección en la cual la herramienta de
corte se aleja del husillo.
C (MC Type,
Y-Axis Specification)
C (Tipo MC,
especificación del eje Y)
Spindle
Husillo
− direction:
The rotation direction in which the
right-hand thread advances when
viewing a cutting tool from the
spindle.
Sentido −:
Sentido de rotación en el que el
fileteado hacia la derecha avanza
tomando como referencia una
herramienta de corte desde el husillo.
Y (Y-Axis Specification)
Y (especificación
del eje Y)
Turret
Torr eta
+ direction:
The direction in which a cutting tool
moves upward when viewing the
machine from the front.
Sentido +:
Sentido en el que la herramienta de
corte asciende tomando como
referencia la máquina desde la parte
delantera.
X-axis reversed JIS specification machines
have the positive and negative directions of the
X-axis reversed when compared with
conventional specification machines.
NOT A
Las máquinas de especificación JIS de sentido
invertido para el eje X, tienen los sentidos positivo y
negativo del eje X invertidos respecto a los aplicados
en máquinas de especificación convencional.
