2-552 MACHINE OPERATIONS OPERACIONES DE MECANIZADO

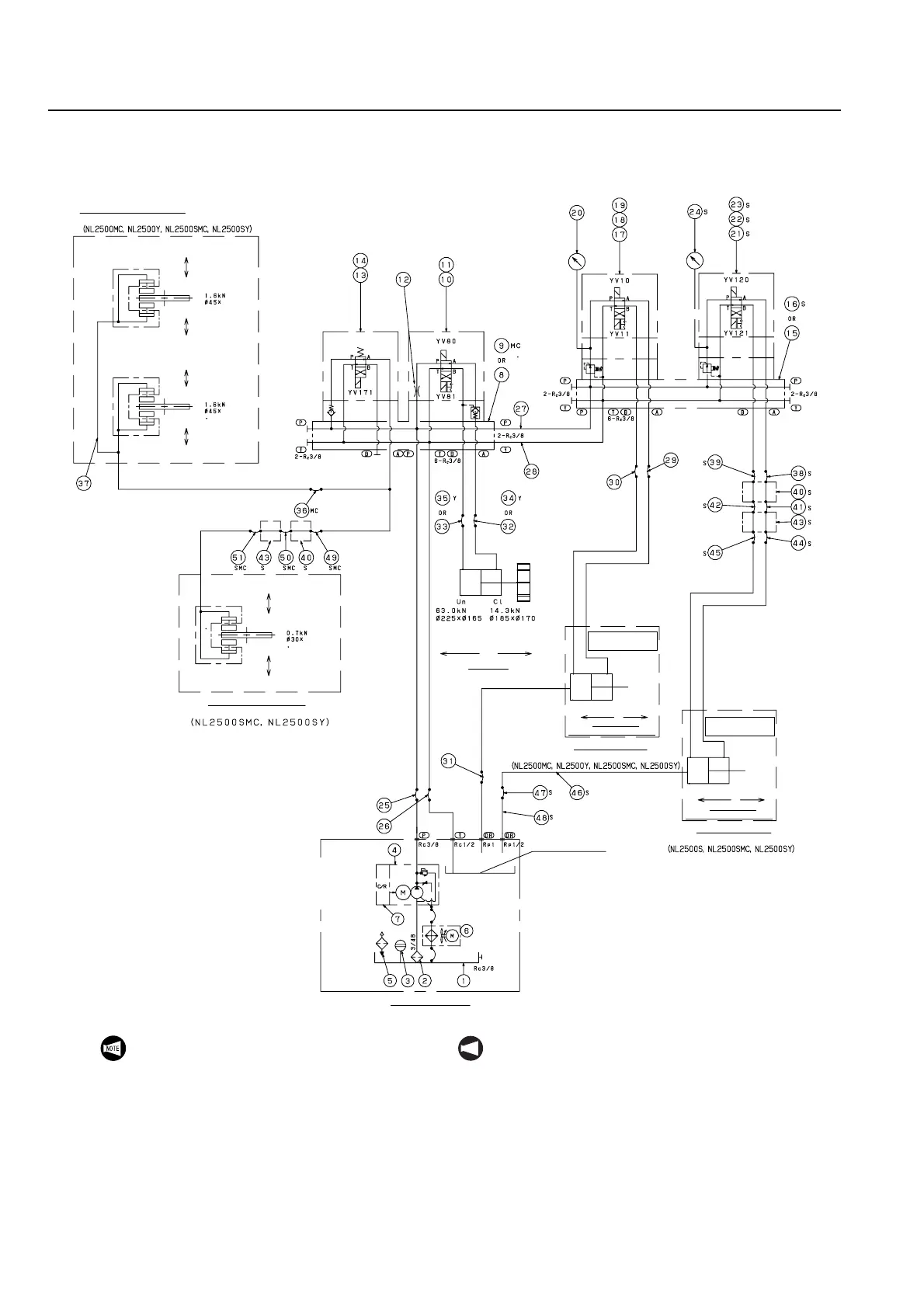

28-10-10 Hydraulic Circuit Diagram (NL2500/1250)
Diagrama del circuito hidráulico (NL2500/1250)
(Q40061 001)
Husillo 1: freno del eje C
Spindle 1: C-axis brake
∗LIBERACIÓN
∗UNCLAMP
∗LIBERACIÓN
∗UNCLAMP
∗LIBERACIÓN
∗UNCLAMP
∗LIBERACIÓN
∗UNCLAMP
∗LIBERACÓN
∗UNCLAMP
∗LIBERACÓN
∗UNCLAMP
SUJECIÓN
CLAMP
SUJECIÓN
CLAMP
SUJECIÓN
CLAMP
LIBERACIÓN
UNCLAMP
∗SUJECIÓN
∗CLAMP
SUJECIÓN
CLAMP
SUJECIÓN
CLAMP
SUJECIÓN
CLAMP
Carrera 0,5
Stroke 0.5
Carrera 0,5
Stroke 0.5
Carrera 0,5
Stroke 0.5
Spindle 2: C-axis brake
Husillo 2: freno del eje C
Configure a
3,5 MPa
Set 3.5 MPa
Unidad hidráulica
Hydraulic unit
Calibrador
de la presión
de sujeción
Presión
máxima
permitida:
6,9 MPa
Chucking
pressure gage
Max.
permissible
pressure:
6.9 MPa
Calibrador
de la presión
de sujeción
Presión
máxima
permitida:
6,9 MPa
Chucking
pressure gage
Max.
permissible
pressure:
6.9 MPa
Carrera 3
Stroke 3
Carrera 3
Stroke 3
Torreta
Turret
Cilindro & plato
Chuck & cylinder
Cilindro & plato
Chuck & cylinder
∗CERRAR
ABRIR
∗CLOSE
OPEN
Plato del husillo 1
Spindle 1 chuck
Por encima de la
superficie de aceite
Above oil surface
Sujeción
Plato del husillo 2
Chucking
∗CERRAR
ABRIR
∗CLOSE
OPEN
Sujeción
Chucking
Spindle 2 chuck
Configurado para
que se DESACTIVE
a una presión de
2,0 MPa o inferior
Set to turn OFF at
2.0 MPa or less
1. The asterisk indicates the zero position.
2. MC: NL2500MC, NL2500Y,
NL2500SMC, NL2500SY
Specifications Only
S: NL2500S, NL2500SMC,
NL2500SY Specifications Only
SMC: NL2500SMC, NL2500SY
Specifications Only
Y: NL2500Y, NL2500SY
Specifications Only
NOT A
1. Un asterisco indica la posición cero.
2. MC: Especificaciones exclusivas de los
modelos NL2500MC, NL2500Y,
NL2500SMC, NL2500SY
S: Especificaciones exclusivas de los
modelos NL2500S, NL2500SMC,
NL2500SY
SMC: Especificaciones exclusivas de los
modelos NL2500SMC, NL2500SY
Y: Especificaciones exclusivas de los
modelos NL2500Y, NL2500SY
