2-430 MACHINE OPERATIONS OPERACIONES DE MECANIZADO

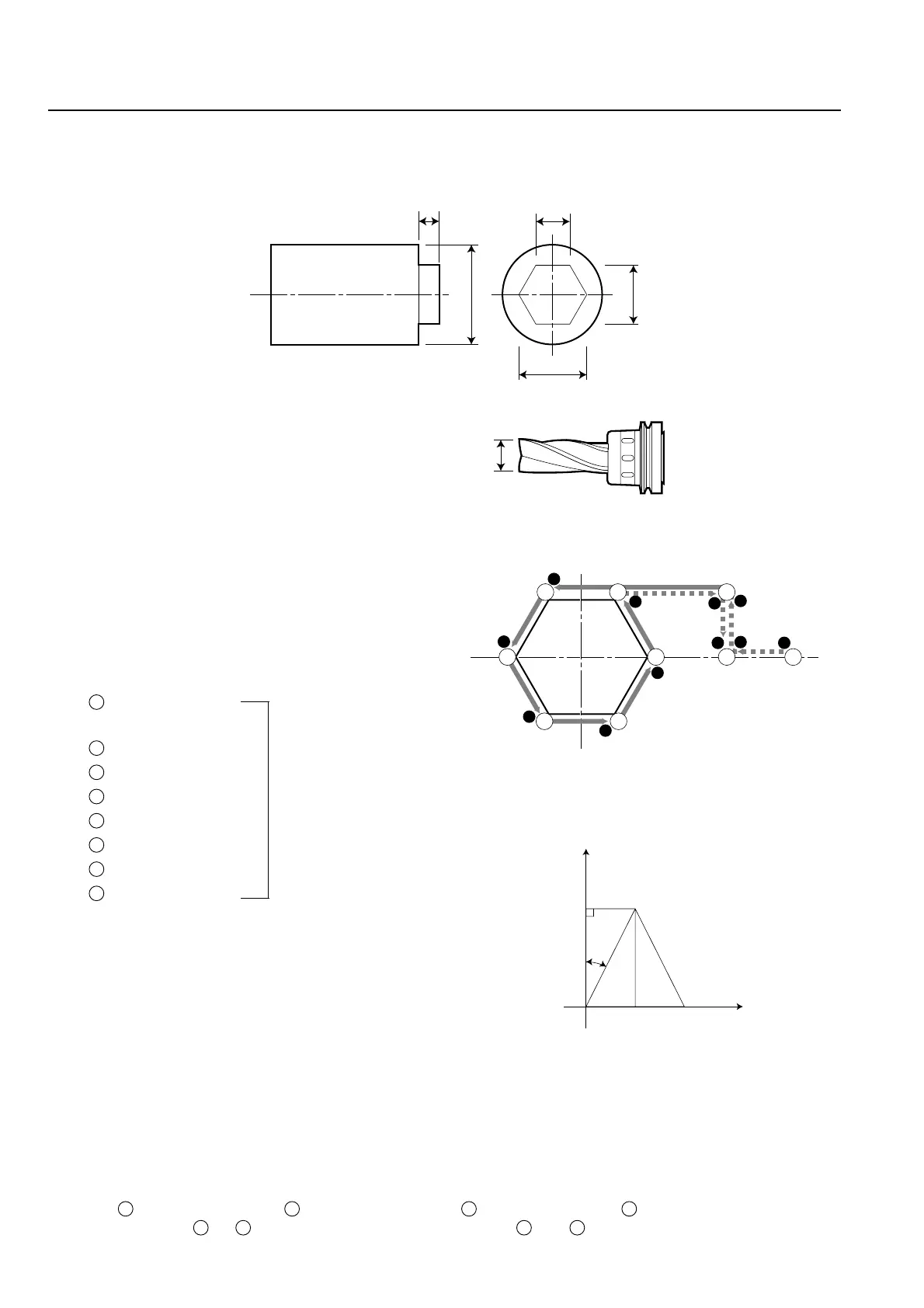

20-1-2 Hexagon
Hexágono
<Blank Material Screen>
<Pantalla Material bruto>
<Tool> <Herramienta>
<Program>
<Programa>
When the polar coordinate interpolation mode is
called (G12.1 (G112)), the C-axis is set at 0-degree
so that the tool (end mill) is located at the position
instead of the position . Move the tool from
the position to in the polar coordinate inter-
polation mode by specifying a G01 command.
Cuando se llama el modo interpolación de coordenadas
polares (G12.1 (G112)), el eje C se ajusta en grado 0 de forma
que la herramienta (fresa exterior) se encuentra en la posición
en vez de la posición . Desplace la herramienta de la
posición a la en el modo interpolación de
coordenadas polares, especificando un comando G01.
φ55
34.642
40
10
20
φ12
End mill
Fresa exterior
O-0001
M45
G28H0
G00T0101
G97S***M13
X90.0Z10.0
G98G1Z-10.0
G12.1 (G112)
G42G1X80.0F***
C17.321F**
Polar coordinate
interpolation mode
Modo de
interpolación de
coordenadas polares
X-20.0
X40.0C0
X20.0C-17.321
X90.0F***
G40C0
G13.1 (G113)
G0Z10.0
G0X200.0Z200.0M5
M46
M30
0
1
2
3
4
5
6
0
0
1
2
3
4
5
6
7
8
9
10
+X
+C
−X
−C
17.321
20
10
30
°
X-axis value in diameter
C-axis value in radius
Valor del eje X en diámetro
Valor del eje C en radio
G12.1 (G112) . . . . . . . . . .
Polar coordinate interpolation mode
start
Inicio de modo de interpolación de coordena-
das polares
G13.1 (G113) . . . . . . . . . .
Polar coordinate interpolation mode
end
Fin de modo de interpolación de coordenadas
polares
F***. . . . . . . . . . . . . . . . . . Actual cutting feedrate Velocidad de avance cortante real
F**** . . . . . . . . . . . . . . . . . Relatively rapid traverse rate Velocidad de avance relativamente rápido
1 2
1 2
1 2
1 2
