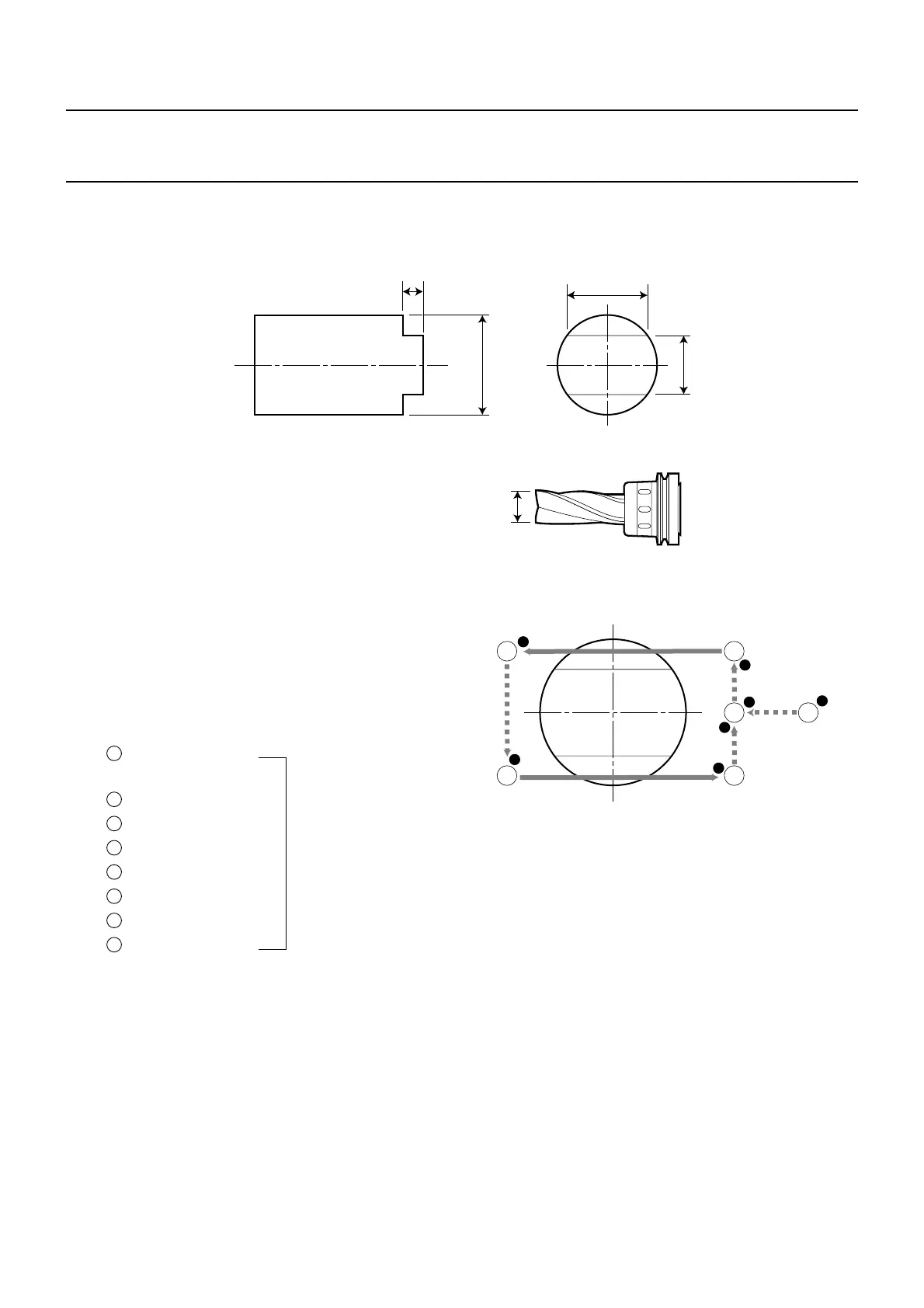

2-429MACHINE OPERATIONS OPERACIONES DE MECANIZADO
20-1 Notching (Polar Coordinate Interpolation)
Muescado (Interpolación De Coordenadas Polares)
20-1-1 Width between Two Faces
Ancho entre dos caras
<Blank Material Screen>
<Pantalla Material bruto>
<Tool> <Herramienta>
<Program>
<Programa>
φ55
40
10
37.75
φ12
End mill
Fresa exterior
O-0001
M45
G28H0
G00T0101
G97S***M13
X80.0Z10.0
G98G1Z-10.0
G12.1 (G112)
Polar coordinate
interpolation mode
Modo de
interpolación de
coordenadas polares
G42G1X60.0F***
C20.0F****
X-60.0F***
C-20.0F****
X60.0F***
C0F****
G40X80.0
G13.1 (G113)
G0Z10.0
G0X200.0Z200.0M5
M46
M30
0
1
2
3
4
5
6
0
1
5
6
+X
+C
−X
−C
2
3
4
0
X-axis value in diameter
C-axis value in radius
Valor del eje X en diámetro
Valor del eje C en radio
G12.1 (G112). . . . . . . . . . .
Polar coordinate interpolation mode
start
Inicio de modo de interpolación de coordena-
das polares
G13.1 (G113). . . . . . . . . . .
Polar coordinate interpolation mode
end
Fin de modo de interpolación de coordenadas
polares
F*** . . . . . . . . . . . . . . . . . . Actual cutting feedrate Velocidad de avance cortante real
F****. . . . . . . . . . . . . . . . . . Relatively rapid traverse rate Velocidad de avance relativamente rápido
