2-633MACHINE OPERATIONS OPERACIONES DE MECANIZADO
29-10-2-1 Headstock Inclination Adjustment
Ajuste de la inclinación del cabezal fijo
When primary taper or primary flare is generated on
the chuck work, adjust the headstock inclination
according to the following procedure.
<Necessary Tools>
• Micrometer
• Magnet stand
• Lever type dial test indicators
• Hex wrench
<Procedure>
1) Perform test machining.
2) Open the operator door.
3) Measure the workpiece roundness using a
micrometer.

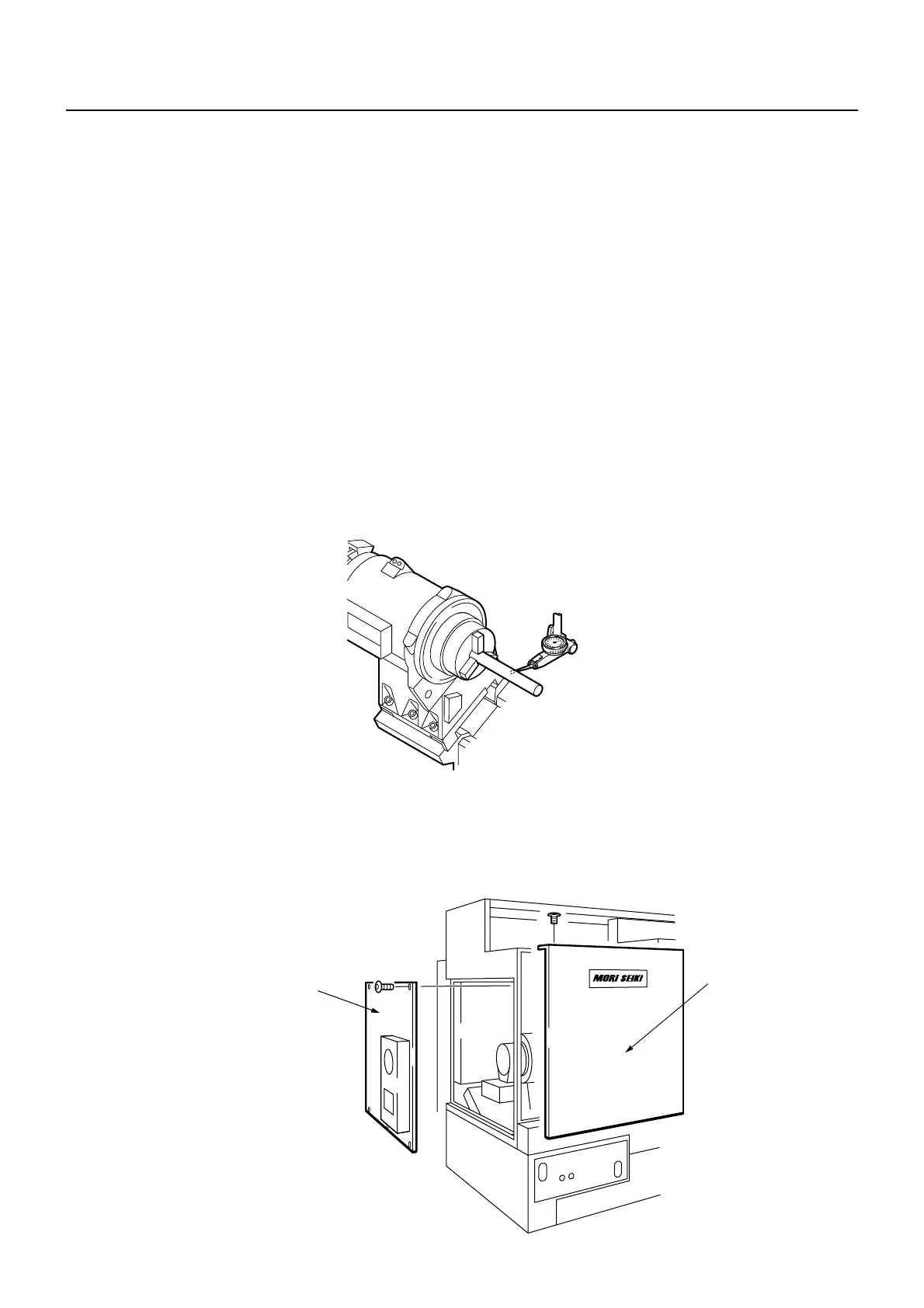

4) Using a magnet stand, mount the lever type dial
test indicators on the turret.
5) Using the manual pulse generator, bring the lever
type dial test indicators stylus into contact with
the workpiece and set the scale to "0".
Al generar un cono o cono invertido primario en la pieza del
plato, ajuste la inclinación del cabezal fijo siguiendo el proce-
dimiento que se explica a continuación.
<Herramientas necesarias>
• Micrómetro
• Soporte magnético
• Indicadores de prueba mediante un calibrador de dial
• Llave hexagonal
<Procedimiento>
1) Lleve a cabo el mecanizado de prueba.
2) Abra la puerta del operador.
3) Mida la redondez de la pieza sirviéndose de un
micrómetro.
4) Instale el indicador de prueba mediante un calibrador de
dial en la torreta sirviéndose de un soporte magnético.
5) Ponga en contacto la aguja del indicador de prueba
mediante un calibrador de dial con la pieza mediante la
utilización del generador manual de impulsos y
configure la escala a "0".
6) Turn OFF the main power.
7) Remove the 4 screws and remove the machine
front cover.
8) Remove the 6 screws and remove the machine
left side upper cover.
6) DESCONECTE la alimentación principal.
7) Retire los 4 tornillos y la cubierta delantera de la
máquina.
8) Retire los 6 tornillos y la cubierta superior del lateral
izquierdo de la máquina.
Left Side Cover
Cubierta del lateral
izquierdo
Front Cover
Cubierta delantera
To Next Page
