2-304 MACHINE OPERATIONS OPERACIONES DE MECANIZADO
16-2-3 Offset Direction and Calculation of Coordinate Values
Dirección de corrección y cálculo de los valores de coordenadas
16-2-3-1 Offset Direction
Dirección de corrección
The programmed shape is obtained if the imaginary
tool nose moves along the path indicated by the dot-
ted lines .
La forma programada se obtiene si la nariz de herramienta
imaginaria se desplaza a lo largo de la trayectoria indicada
mediante las líneas discontinuas .

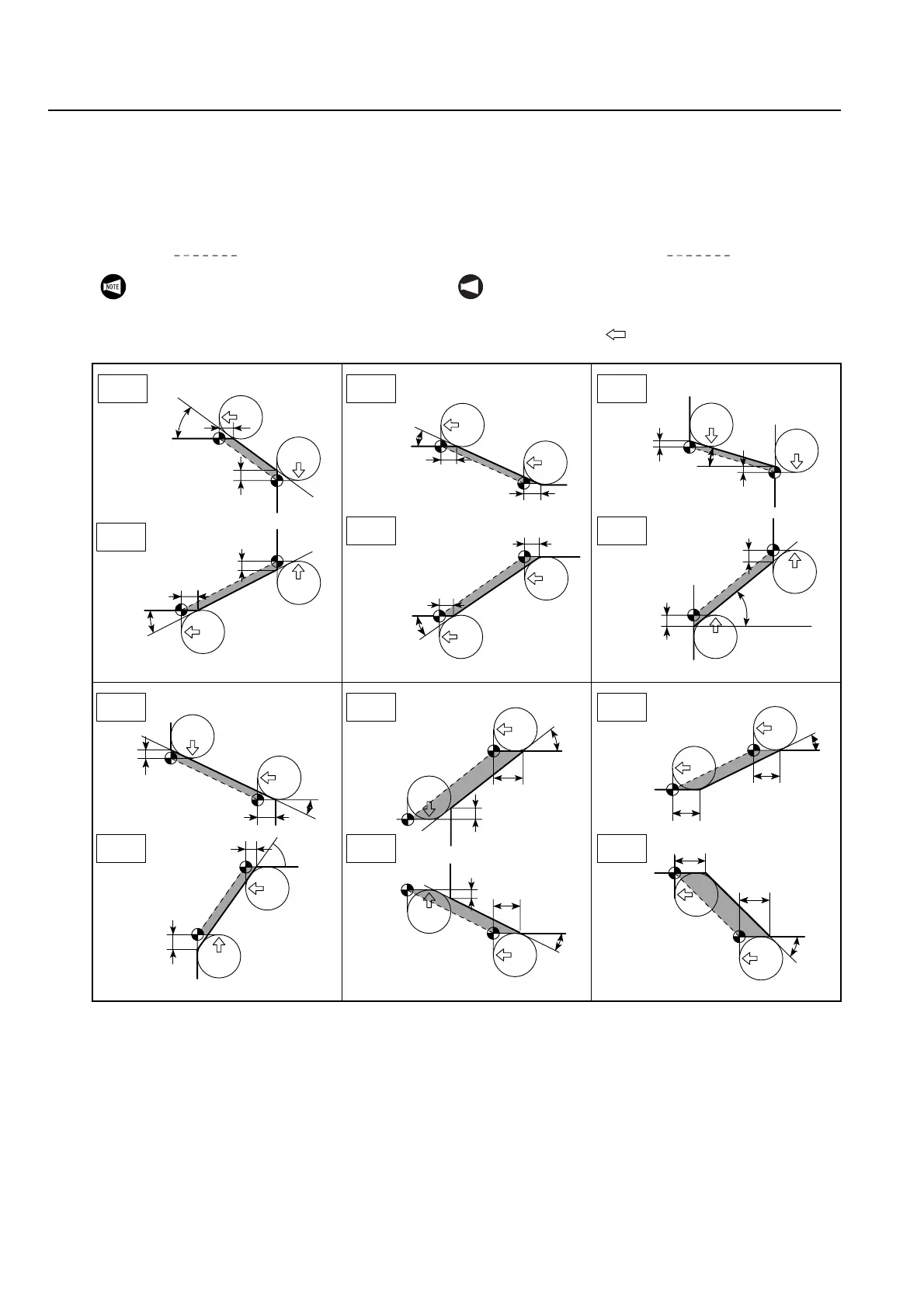

In the following diagrams, "A" represents O.D.
cutting while "B" represents I.D. cutting.
NOT A
En los siguientes diagramas, "A" representa corte de
D.E., mientras que "B" representa corte de D.I.
Offset Direction
Dirección de corrección
Zc
Xc
Xc
Zc
θ
θ
1-A
1-B
Zc
Zc
Zc
Zc
θ
θ
2-A
2-B
Xc
Xc
Xc
Xc
θ
θ
3-A
3-B
Xc
Zc
Zc
Xc
θ
θ
4-A
4-B
Z’c
Xc
Z’c
Xc
θ
θ
5-A
5-B
Z’c
Z’c
Z’c
Z’c
θ
θ
6-A
6-B
