2-652 MACHINE OPERATIONS OPERACIONES DE MECANIZADO
29-12When the Tool Presetter Stylus Break Stem is Damaged
Si la aguja de rotura automática del palpador, instalada en el preajustador de herramien-
tas, está dañada
The stylus break stem device protects the stylus from
deformation and sensor damage by collapsing in the
event of excessive pressure or jolting due to interfer-
ence between the stylus and the tool.
El dispositivo para averías del palpador protege el palpador
frente a deformaciones y daños del sensor al colapsarse en
caso de producirse una presión excesiva o sobresalto debido
a interferencias entre el palpador y la herramienta.
<Replacement Interval>
When stylus break stem is damaged due to interfer-
ence with the tool
<Necessary Tools>
• Hex wrench
<Procedure>
1) Turn OFF the main power.
2) Open the operator door.
3) Using a hex wrench, loosen the two screws and
remove the stylus.
<Intervalo de reemplazo>
Cuando el dispositivo para averías del palpador se daña
debido a interferencias con la herramienta
<Herramientas necesarias>
• Llave hexagonal
<Procedimiento>
1) DESCONECTE la alimentación principal.
2) Abra la puerta del operador.
3) Utilizando una llave hexagonal, afloje los dos tornillos y
retire el palpador.

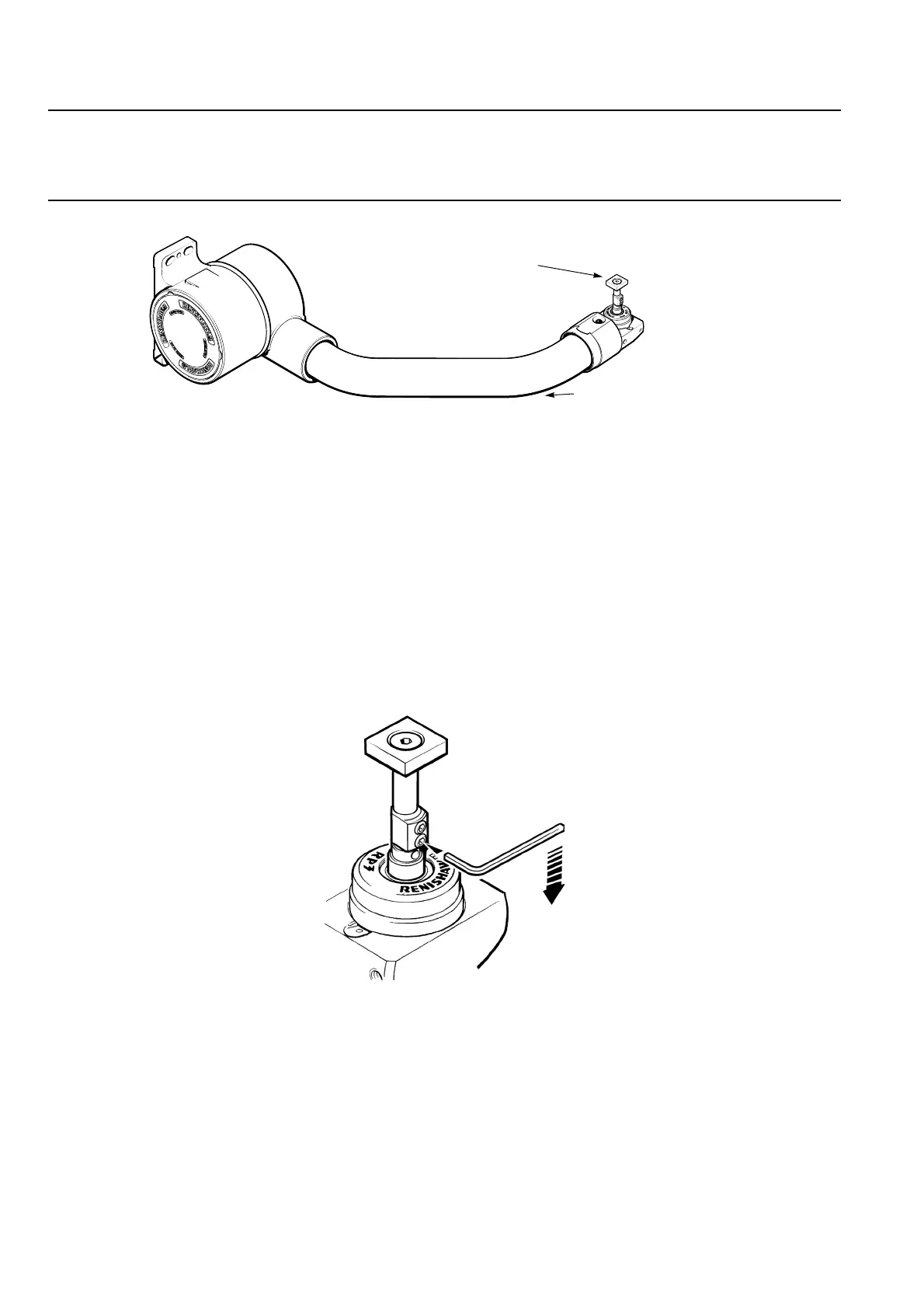

Stylus (Break Stem Installed Internally)
Palpador (dispositivo para averías instalado internamente)
Arm
Brazo
To Next Page
