2-322 MACHINE OPERATIONS OPERACIONES DE MECANIZADO
16-4-4 Example Program
Ejemplo de programa

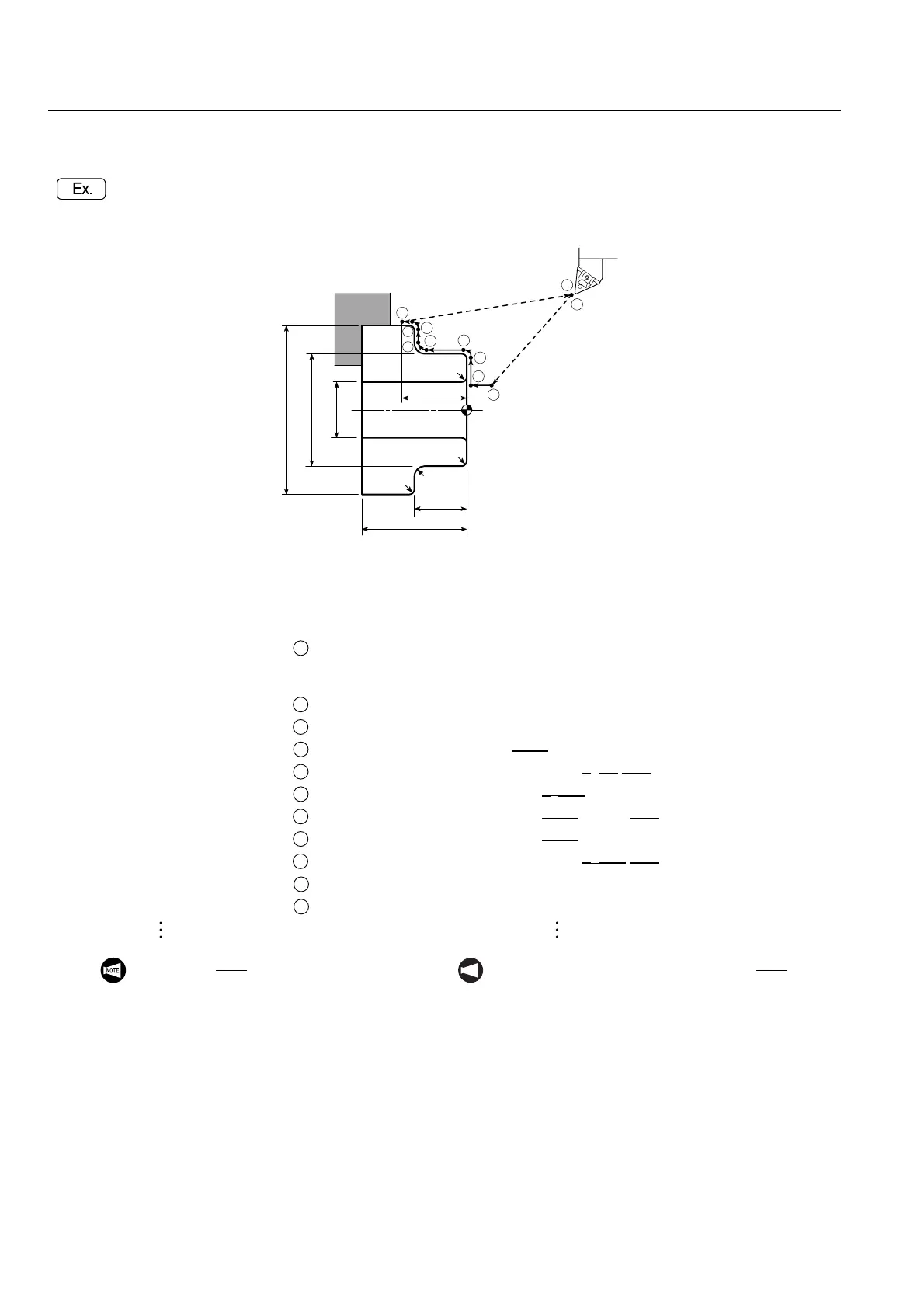

Cutting of O.D. with arc profile Corte de un D.E. con perfil de arco
<Without taking into consideration the tool nose radius> <Tool nose radius = 0.8 mm>
<Sin tener en consideración el radio de la nariz de la
herramienta>
<Radio de la nariz de la herramienta = 0,8 mm>
O1; O1;
N1; N1;
G50 S2000; . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
G50 S2000;
G00 T0101; G00 T0101;
G96 S150 M03; G96 S150 M03;
X18.0 Z20.0 M08; . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X18.0 Z20.0 M08;
G01 Z0 F1.0; . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
G01 Z0 F1.0;
X36.0 F0.25; . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
X34.4
F0.25;
G03 X40.0 Z−2.0 R2.0; . . . . . . . . . . . . . . . . . . . . . . . . . . . .
G03 X40.0 Z
−2.8 R2.8;
G01 Z−15.0;. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
G01 Z−15.8;
G02 X50.0 Z−20.0 R5.0; . . . . . . . . . . . . . . . . . . . . . . . . . . .
G02 X48.4
Z−20.0 R4.2;
G01 X58.0; . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
G01 X56.4;
G03 X60.0 Z−21.0 R1.0; . . . . . . . . . . . . . . . . . . . . . . . . . . .
G03 X60.0 Z−21.8 R1.8;
G01 Z−25.0;. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
G01 Z−25.0;
G00 X100.0 Z50.0; . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
G00 X100.0 Z50.0;
40
20
R5
R1
R1.5
R2
25
6
10
1
2
3
4
5
7
9
8
11
20
40
60
φ
φ
φ
1
2
3
4
5
6
7
8
9
10
11
Underlined " " coordinate values include
offset data.
NOT A
Los valores de coordenadas subrayados " "
incluyen los datos de corrección.
